| الاسم التجاري: | GENY |
| رقم الطراز: | YC99T-3C/5C |
| شروط الدفع: | L/C، T/T، D/P |
| القدرة على التوريد: | 50/سنة |

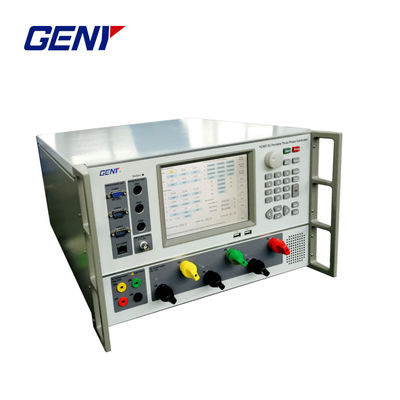

| رقم الطراز | YC99T-3C |
| موقع القياس / الدقة | 3 / 0.05 |
| مخرج التيار المتردد | |
| النطاق | 577 فولت 100 فولت 220 فولت 380 فولت 660 |
| نطاق التعديل | (0-120)٪RG (RG هو النطاق) |
| تعديل الدقة | 0.01%RG، 0.1%RG، 1%RG، 10%RG |
| الاستقرار | 0.01%/2min (0.05cl) ، 0.02%/2min ((0.1cl) |
| تشويه | 0.2٪ (حمل غير سعة) |
| الحمل الخارجي القصوى | 20VA/المرحلة |
| دقة القياس | %0.05%RG ((0.05cl) ، %0.1%RG ((0.1cl) |
| مصدر التيار المتردد | |
| النطاق | 0.05A 0.2A 1A 5A 16.67A 50A |
| ضبط النطاق | (0-120)٪RG (RG هو النطاق) |
| تعديل الدقة | 0.01%RG، 0.1%RG، 1%RG، 10%RG |
| الاستقرار | 0.01%/2min (0.05cl) ، 0.02%/2min ((0.1cl) |
| تشويه | 0.2٪ (حمل غير سعة) |
| الحمل الخارجي القصوى | 50VA ((50A مجموعة) |
| دقة القياس | %0.05%RG ((0.05cl) ، %0.1%RG ((0.1cl) |
| طاقة الخروج | |
| الاستقرار | 0.01%/2min ((0.05cl) ، 0.02%/2min ((0.1cl) |
| دقة الطاقة النشطة والفاعلة | %0.05%RG |
| مخرج المرحلة | |
| نطاق ضبط الإخراج | 0 ~ 359.99 |
| قوة ضبط الخروج | 10°,1°0.1°0.01° اختياري |
| القرار | 0.01 |
| دقة القياس | %005 |
| عامل الطاقة الخارجي | |
| نطاق ضبط | -1~0~+1 |
| دقة القياس | 0.0001 |
| دقة القياس | %00005 |
| مخرج التردد | |
| نطاق ضبط | 40 هرتز 70 هرتز |
| دقة تعديل الإخراج | 1Hz، 0.1Hz، 0.01Hz، 0.001Hz اختياري |
| القرار | 0.001 هرتز |
| الدقة | %0.002 هرتز |
| إعداد هارموني | |
| النظام المتناغم | المرتبة الثانية إلى الـ63 |
| النطاق الهارموني | 0~40% |
| الزاوية الهارمونية | 0 ~ 359.00 |
| خطأ مجموعة الهرمونات | المرتبة الثانية إلى الثالثة والعشرين: %0.1٪، المرتبة الثانية والثلاثين إلى الستين: %0.2٪ |
| قياس خطأ الطاقة | |
| الحد الأساسي لخطأ الطاقة النشطة | %0.05%RD ((الجهد30V~660V،التيار0.02A~60A،PF 0.5) |
| الحد الأساسي للخطأ في الطاقة التفاعلية | %0.1%RD ((الجهد30V~660V،التيار0.02A~60A،PF 0.5) |
| الكريستال القياسي | |
| دقة التردد | %0.5ppm (غادر المصنع@25) |
| استقرار التردد | %0.1ppm،-20 ~+70 |
| مدخل نبض الطاقة | |
| عدد مدخلات نبضات الطاقة | 3 قنوات نشطة، 3 قنوات تفاعلية |
| المعايير العامة | |
| إمدادات الطاقة | AC220V%15% أو 110V%15% |
| التكرار | 50Hz~60Hz |
| الاستهلاك | 60VA ~ 1000VA |
| حالة البيئة | 20 ~ 30 رطوبة نسبية |
| بيئة التخزين | -20 ~ 50 |
| الحجم والوزن | 600mm ((L) 400mm ((W) 266mm ((H) ، 30kg |
| رقم الطراز | YC99T-5C |
| موقع القياس / الدقة | 3 / 0.05cl |
| مخرج التيار المتردد | |
| النطاق | 577 فولت 100 فولت 220 فولت 380 فولت |
| نطاق التعديل | (0-120)٪RG (RG هو النطاق) |
| تعديل الدقة | 0.01%RG، 0.1%RG، 1%RG، 10%RG |
| الاستقرار | 0.01%/2min (0.05cl) ، 0.02%/2min ((0.1cl) |
| تشويه | 0.2٪ (حمل المقاومة) |
| الحمل الخارجي القصوى | 20VA/المرحلة |
| دقة القياس | %0.05%RG ((0.05cl) ، %0.1%RG ((0.1cl) |
| مصدر التيار المتردد | |
| النطاق | 0.05A 0.2A 1A 5A 20A 100A |
| ضبط النطاق | (0-120)٪RG (RG هو النطاق) |
| تعديل الدقة | 0.01%RG، 0.1%RG، 1%RG، 10%RG ((اختياري) |
| الاستقرار | 0.01%/2min (0.05cl) ، 0.02%/2min ((0.1cl) |
| تشويه | 0.2٪ (حمل غير سعة) |
| الحمل الخارجي القصوى | مجموعة 100VA ((100A) |
| دقة القياس | %0.05%RG ((0.05cl) ، %0.1%RG ((0.1cl) |
| طاقة الخروج | |
| الاستقرار | 0.01%/2min ((0.05cl) ، 0.02%/2min ((0.1cl) |
| دقة الطاقة النشطة والفاعلة | %0.05%RG |
| مخرج المرحلة | |
| نطاق ضبط الإخراج | 0 ~ 359.99 |
| قوة ضبط الخروج | 10°,1°0.1°0.01° اختياري |
| القرار | 0.01 |
| دقة القياس | %005 |
| عامل الطاقة الخارجي | |
| نطاق ضبط | -1~0~+1 |
| دقة القياس | 0.0001 |
| دقة القياس | %00005 |
| مخرج التردد | |
| نطاق ضبط | 45 هرتز 70 هرتز |
| دقة تعديل الإخراج | 1 هرتز، 0.1 هرتز، 0.01 هرتز، 0.001 هرتز |
| القرار | 0.001 هرتز |
| الدقة | %0.002 هرتز |
| إعداد هارموني | |
| النظام المتناغم | المرتبة الثانية إلى الـ63 |
| النطاق الهارموني | 0~40% |
| الزاوية الهارمونية | 0 ~ 359.99 |
| خطأ مجموعة الهرمونات | المرتبة الثانية إلى الثالثة والعشرين: %0.1٪، المرتبة الثانية والثلاثين إلى الستين: %0.2٪ |
| قياس خطأ الطاقة | |
| الحد الأساسي لخطأ الطاقة النشطة | %0.05%RD ((الجهد30V~380V،التيار0.02A~120A،PF 0.5) |
| الحد الأساسي للخطأ في الطاقة التفاعلية | %0.1%RD ((الجهد30V~380V،التيار0.02A~120A،PF 0.5) |
| الكريستال القياسي | |
| دقة التردد | %0.5ppm (غادر المصنع@25) |
| استقرار التردد | %0.1ppm،-20 ~+70 |
| مدخل نبض الطاقة | |
| عدد مدخلات نبضات الطاقة | 3 قنوات نشطة، 3 قنوات تفاعلية |
| المعايير العامة | |
| إمدادات الطاقة | AC220V%15% أو 110V%15% |
| التكرار | 50Hz~60Hz |
| الاستهلاك | 60VA ~ 1000VA |
| حالة البيئة | 20 ~ 30 رطوبة نسبية |
| بيئة التخزين | -20 ~ 50 |
| الحجم والوزن | 600mm ((L) 400mm ((W) 266mm ((H) ، 48kg |
1يمكن أن تختبر عدادات إلكترونية و ميكانيكية مختلفة ذات مرحلة واحدة وثلاثة،
2يمكن أن تختبر تلقائيًا أو يدويًا مقاييس 1ph أو 3ph: الخطأ الأساسي ، اختبار بدء الاختبار الزاحف ، الانحراف المعياري ، وما إلى ذلك ، يمكن تحديد خطة الاختبار من قبل العملاء.
3يمكن أن تنفذ اختبار التأثير يشمل: تأثير الجهد، تأثير التردد، التأثير المتناغم، تأثير تسلسل المرحلة العكسية، اختبار تأثير الجهد غير المتوازن؛
4تدعم بروتوكول الاتصال DLT-645، ويمكن تنفيذ بعض الاختبارات على عدادات الطاقة متعددة الوظائف.
5.المحطات الإخراجية الأكثر لمزيد من العمليات: RS232، RS485، توسيع l/0، EthernetUSB، واي فاي وما إلى ذلك؛
6.المخرج 2 ~ 63 هارمونيك
7.8 بوصة شاشة لمسة ونظام تشغيل ودي،

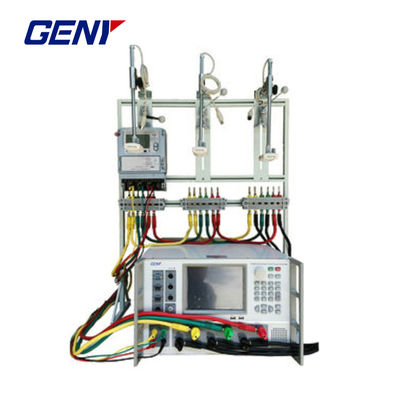

8يمكنه اختبار 3 أجهزة من أجهزة "ماكس"
