| الاسم التجاري: | GENY |
| رقم الطراز: | YC1893D |
| شروط الدفع: | خطاب الاعتماد، تي/تي، د/ف |
| القدرة على التوريد: | 100/سنة |
GENY هي مصنعة محترفة لمقياس الطاقة مقاعد الاختبار مع أكثر من 30 سنة تاريخ، ونحن أول مصدر مقاعد الاختبار لمقياس الطاقة في الصين،وقد صدرت المعدات إلى أكثر من 37 دولةتم تصميم ومصنع مقعد الاختبار الموضح والمعروض هنا وفقًا لمعيار IEC 60736 لتلبية متطلبات مختلفة في معايير الكهرباء اليوم والمستقبل.

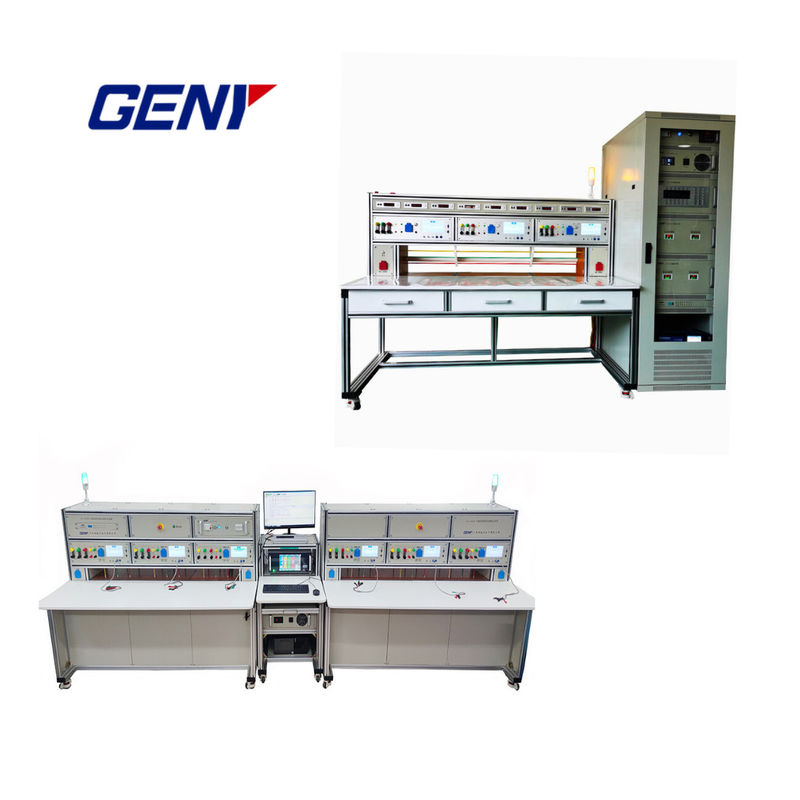

نظام اختبار عداد الطاقة ثلاثي المراحل الموضح هنا يمكن أن يختبر في وقت واحد 1...3 عدادات الطاقة ثلاثية المراحل أو واحدة.
عادةً ما يمكن اختبار عدادات الطاقة الثلاثية المراحل التالية من خلال نظام اختبار عدادات الطاقة الثلاثية المراحل: عدادات الطاقة النشطة والفاعلة من 2 أسلاك و 3 أسلاك و 4 أسلاك.
يمكن تشغيل نظام اختبار عداد الطاقة ثلاثي المراحل الموصوف هنا يدويًا أو تلقائيًا بواسطة جهاز تحكم شخصي ، ويتضمن أجزاء رئيسية أدناه:
s1 مصدر طاقة يستخدم لتوليد الجهد والتيار في الاختبار.
s1 مقياس معيار مرجعي بدقة 0.01٪ وهو معيار المرجعية للنظام.
s1 حزمة البرمجيات (الكمبيوتر الشخصي والطابعة اختيارية حسب طلب العميل)
sإطار اختبار واحد مع رف اختبار متر للاختبار في وقت واحد 3 أمتار، ويتم تجهيز الرف مع:
- 3 رؤوس فحص لمقاييس ميكانيكية أو إلكترونية
- 3 أجهزة اتصال سريعة لمعداد
- 3 إظهار أخطاء فردية
- 3 نظام حاسبة الخطأ
- مفتاح رئيسي واحد
- زر توقف طارئ واحد
- ضوء إشارة واحد بثلاثة ألوان
فيما يلي مقدمة مفصلة لأجزاء النظام الرئيسية.
| المعلم | الوصف |
| فئة الدقة | 0.01 فئة |
| عدادات قياسية اختيارية | COM3003، RX-31، K8e، الخ |
| عدد العدادات القياسية المتزامنة | 3 أو 6 قطع (حتى 12 موضع متر حسب متطلبات العميل) |
| نطاق الجهد (محايد في المرحلة) | 3×30 فولت إلى 480 فولت |
| قوة الجهد الخارجي | 3×200VA |
| دقة الجهد | 0.001% |
| استقرار الجهد | 0.005%/120s |
| معدل تغيير الحمل | 0.01% (مجموعة كاملة من الحمل الخطي) |
| تشويه الجهد | ≤ 0.05 ٪ |
| النطاق الحالي | 3 × 1mA إلى 120A (حتى 230A الحالية حسب متطلبات العميل) |
| قوة التيار الخارجي | 3 × 300VA |
| القرار الحالي | 0.001% |
| الاستقرار الحالي | 0.005%/120s |
| تشويه التيار | ≤0.05 ٪ |
| نطاق ضبط المرحلة | 0° إلى 360° |
| حل المرحلة | 0.01 درجة |
| نطاق ضبط التردد | 45 هرتز إلى 65 هرتز |
| دقة التردد | 0.001 هرتز |
| استقرار الطاقة | 0.020~120A: 0.005%/120s 0.005~0.020A: 0.01%/120s 0.003~0.005A: 0.02%/120s |
| الناتج الهارموني | الهارمونيات من 1 إلى 64، المحتوى: ≤ 40% |
| إظهار الخطأ | طريقة: شاشة LED عدد: نافذة شاشة واحدة لكل موضع متر |
| بيئة التشغيل | مصدر الطاقة: 3P4W 3×380V±10٪، 50Hz±2Hz درجة حرارة المحيط: 20°C±5°C رطوبة المحيط: 50%R.H±15%R.H |
