عداد الطاقة متعدد المراحل خط اختبار تلقائي 0.05% اختبار دقة عداد الطاقة

عداد الطاقة متعدد المراحل خط اختبار تلقائي 0.05% اختبار دقة عداد الطاقة

الاسم التجاري:	GENY
رقم الطراز:	YCATS II
الـ MOQ:	1
السعر:	negotiate rates
شروط الدفع:	تي/تي، خطاب الاعتماد، د/ف، تي/تي
القدرة على التوريد:	2 مجموعات/ 3 أشهر

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

إصدار الشهادات:

ISO, CE

بروتوكول الاتصالات:

مودبوس رتو، مودبوس تكب، DNP3.0

برنامج التحكم:

واجهة المستخدم الرسومية (GUI)

الأبعاد:

قابلة للتخصيص بناءً على متطلبات العميل

اختبار القدرات:

50 هرتز/60 هرتز

مستوى الدقة:

0.05%، 0.1%، 0.2%

معايير الاختبار:

إيك 62053-21، إيك 62053-22، إيك 62053-23

إمدادات الطاقة:

220 فولت/110 فولت، 50 هرتز/60 هرتز

التطبيق:

اختبار عداد الطاقة

نظام التشغيل:

شبابيك

نطاق اختبار الجهد:

0-500 فولت

اختبار النطاق الحالي:

0-200A

الوظيفة:

اختبار عدادات الطاقة تلقائيًا للتأكد من دقتها ووظائفها

تفاصيل التغليف:

حالات الخشب الرقائقي

القدرة على العرض:

2 مجموعات/ 3 أشهر

إبراز:

الاختبار التلقائي لمعداد الطاقة متعددة المراحل,أنابيب الاختبار الآلية لمقاييس الطاقة,0.05% اختبار دقة عداد الطاقة

Energy Meter Automatic Test Pipeline

0.05% Accuracy Test Of Energy Meter

وصف المنتج

عداد الطاقة الخطأ التلقائي لخط أنابيب الاختبار بدء الزحف واختبار قاعدة الوقت

عداد الطاقة متعدد المراحل أوتوماتيكي اختبار أنابيب وصلة مغلقة اختبار التوسع السهل تحكم الكمبيوتر

وصف المنتج

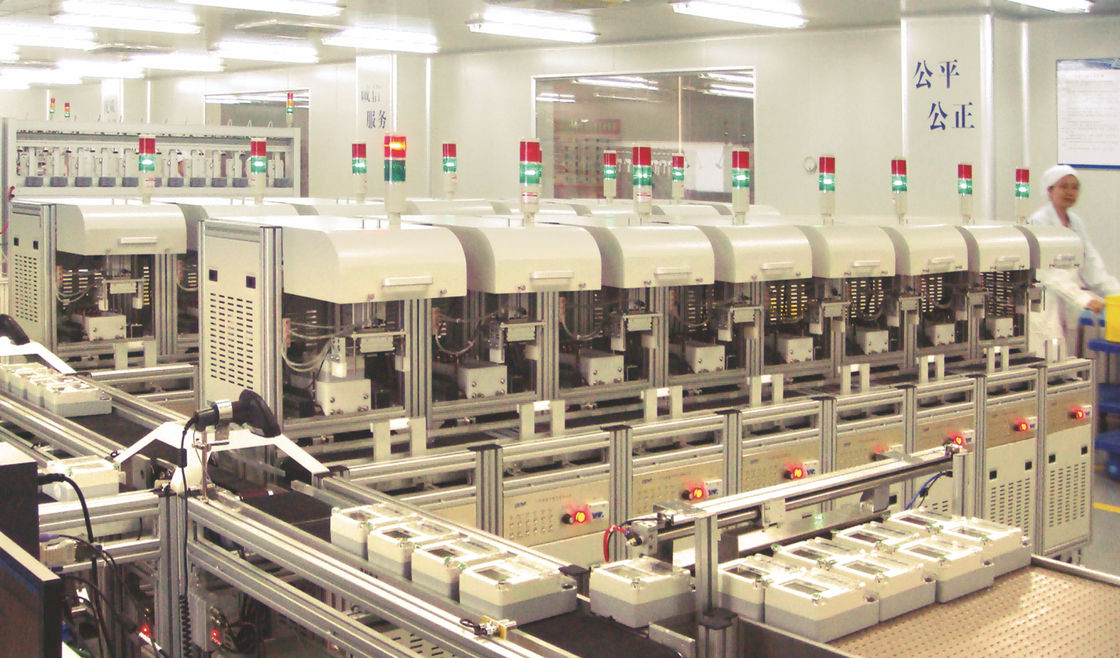

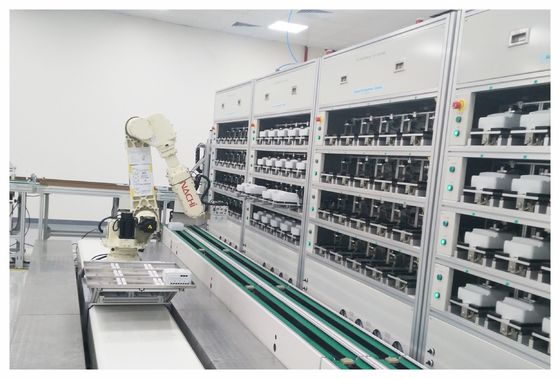

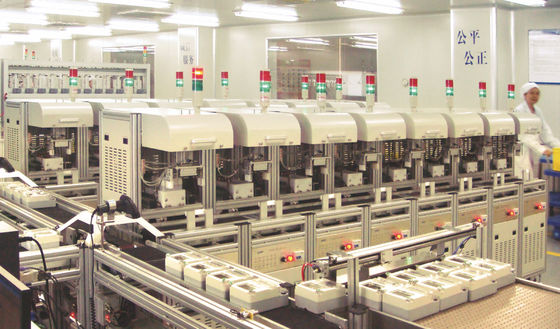

هذه خطوط اختبار ثلاثية المراحل التلقائية، من خلال خزانة الطاقة (النموذج: YC1893D) و 20 محطة اختبار، حيث يتم تجهيز كل محطة بمجموعة من محولات التيار المعزول (نموذج تكنولوجيا المعلومات والاتصالات:TICT-100) للعمل بشكل مستقلالنظم التلقائية تتبنى القيادة الهوائية وتشمل ذراع الروبوت.

الخصائص:

دقة: 0.05% / 0.02%
كل وحدة تحديد الموقع مع مصدر الطاقة وربطها بالتوازي وحدة منفصلة تماماًالقضاء على تأثير الطاقة الكبيرة في استقرار مصدر الطاقة والحد من الخطأو تحسين دقة الاختبار
تحطم مصدر الطاقة من MUT يؤثر فقط على وحدة وضع واحد من المقاييس ، والمقاعد الأخرى لا تزال تعمل بشكل طبيعي ، لذلك النظام أكثر موثوقية.
المزيد من موقع المقياس، وقتاً أقل في انتظار التثبيت. وقت الاختبار الفعلي أقصر، 30% فقط من طرق الاختبار التقليدية.
يمكن اختبار المقياس مع نطاقات اختبار مختلفة، البروتوكولات الثابتة معا لأن كل وحدة موقف المقياس متوازية، والتي لا تؤثر على بعضها البعض.
اختبار عدة مراحل مع وصلة مغلقة. توسيع وحدات وضع العداد سهلة ومريحة.
تحميل / تفريغ وتجربة العدادات التلقائي، مع التحكم بالجهاز الشخصي عن طريق اتصالات إيثيرنت.
تدفق العمل: تحميل العداد، التدفق، الموقع، الاختبار، فرز العيوب، وضع العلامات، ختم الرصاص، التعبئة والتغليف، العودة إلى مستودع العداد.

الوظائف:

اختبار الأخطاء
اختبار البدء والزحف
اختبار أساس الوقت
اختبار التبديل في استهلاك الوقت
اختبار الطلب
مقاومة اختبار الجهد
اختبارات التأثير
اختبار المكالمة

شروط ومتطلبات التطبيق
البيئة			الطاقة المطلوبة	السلامة
العملية الحرارة	الرطوبة	الارتفاع	إمدادات الجهد	فئة IP	الامتثال
-10 درجة مئوية - +40 درجة مئوية	35% - 85%	<2500 متر	3x220/380 فولت ± 10% (أو مخصصة) 50/60 هرتز±2 هرتز	IP30	الامتثال لـ CE

النوع	YCS-103-250	YCS-103-800	YCS-103-1200	YCS-203-2500
الجهد
مصدر فولتاج الاختبار ((محايد في المرحلة)	3x ((24V-300V)) ((أو مخصصة)
قوة الجهد الخارجي	ماكس.3x100VA	ماكس.3x250VA	ماكس.3x500VA	ماكس.3x1000VA
القرار	أفضل من 0.01% من القيمة الكاملة للمقياس
تحديد الدقة	أفضل من 0.05% عند قيمة النطاق النهائي
الاستقرار	أفضل من 0.005%/h ((وقت الاندماج 150 ثانية)
تنظيم الحمل من 0-max.load	أفضل من 0.01%
عامل التشوه	أفضل من 0.3 ٪ لحمل المقاومة الخطية
الهارمونيات	2^و-41^stقابلة للبرمجة
التيار الحالي
مصدر تيار الاختبار	3x ((1mA-120A/200A)
قوة التيار الخارجي	ماكس.3x250VA	ماكس.3x500VA	ماكس.3x1000VA	ماكس.3x2000VA
القرار	أفضل من 0.01% من القيمة الكاملة للمقياس
تحديد الدقة	أفضل من 0.05% عند القيمة النهائية للمدى
الاستقرار	أفضل من 0.005%/h ((وقت الاندماج 150 ثانية)
تنظيم الحمل من 0-max.load	أفضل من 0.01%
عامل التشوه	أفضل من 0.3 ٪ لحمل المقاومة الخطية
الهارمونيات	2-41م البرمجة الحرة
زاوية المرحلة
النطاق	0-360 درجة
القرار	0.01 درجة
تحديد الدقة	0.1°
التكرار
النطاق	45 هرتز إلى 65 هرتز
القرار	0.01 هرتز
عرض الخطأ
نوع عرض الخطأ	مصباح LED أحمر
دقة إظهار الأخطاء	8 أرقام
