| الاسم التجاري: | GENY |
| رقم الطراز: | YC1893D |
| شروط الدفع: | L/C، T/T، D/P |
| القدرة على التوريد: | 100/سنة |

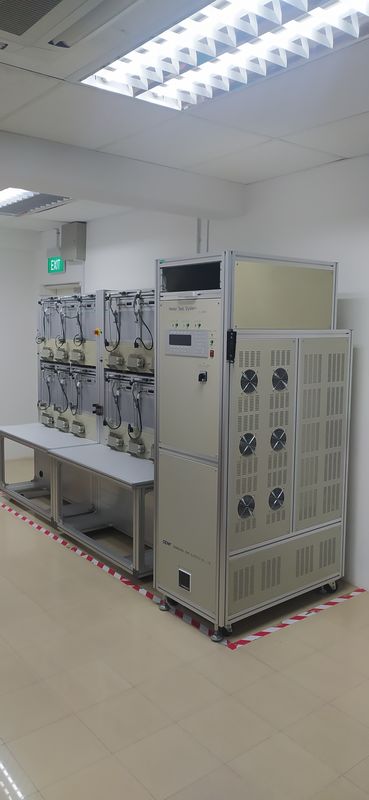

YC1893D نظام اختبار عداد ثلاثي المراحل
الخصائص والوظائف
| شروط ومتطلبات التطبيق | |||||
| البيئة | الطاقة المطلوبة | السلامة | |||
| العملية | الرطوبة | الارتفاع | إمدادات الجهد | فئة IP | الامتثال |
| الحرارة | |||||
| -10 درجة مئوية -+40 درجة مئوية | 0.5 | <2500 متر | 3x220/380V ± 10% ((أو مخصصة) | IP30 | الامتثال لـ CE |
| 50/60 هرتز±2 هرتز | |||||
| النوع | YC1893D-6 | YC1893D-12 | YC1893D-24 | YC1893D-48 | |
| عدد مواقع العدادات | 6 | 12 | 24 | 48 | |
| الدقة | 0.05 | ||||
| مصدر الطاقة | YCS-103-250 | YCS-103-600 | YCS-103-1200 | YCS-103-2500 | |
| مقياس قياسي مرجعي | SZ-03A-K8 | ||||
| رأس المسح | سلسلة YCG-2 | ||||
| الجهد | |||||
| مصدر فولتاج الاختبار ((محايد في المرحلة) | 3x ((24V-300V)) ((أو مخصصة) | ||||
| قوة الجهد الخارجي | ماكس.3x100VA | ماكس.3x250VA | ماكس.3x500VA | ماكس.3x1000VA | |
| القرار | أفضل من 0.01% من القيمة الكاملة للمقياس | ||||
| تحديد الدقة | أفضل من 0.05% عند القيمة النهائية للمدى | ||||
| الاستقرار | أفضل من 0.005%/h ((وقت الاندماج 150 ثانية) | ||||
| تنظيم الحمل من 0-max.load | أفضل من 0.01% | ||||
| عامل التشوه | أفضل من 0.3 ٪ لحمل المقاومة الخطية | ||||
| الهارمونيات | 2-41م البرمجة الحرة | ||||
| التيار الحالي | |||||
| مصدر تيار الاختبار | 3x ((1mA-120A/200A) | ||||
| قوة التيار الخارجي | ماكس.3x250VA | ماكس.3x500VA | ماكس.3x1000VA | ماكس.3x2000VA | |
| القرار | أفضل من 0.01% من القيمة الكاملة للمقياس | ||||
| تحديد الدقة | أفضل من 0.05% عند قيمة النطاق النهائي | ||||
| الاستقرار | أفضل من 0.005%/h ((وقت الاندماج 150 ثانية) | ||||
| تنظيم الحمل من 0-max.load | أفضل من 0.01% | ||||
| عامل التشوه | أفضل من 0.3 ٪ لحمل المقاومة الخطية | ||||
| الهارمونيات | 2-41م البرمجة الحرة | ||||
| زاوية المرحلة | |||||
| النطاق | 0-360 درجة | ||||
| القرار | 0.01 درجة | ||||
| تحديد الدقة | 0.1° | ||||
| التكرار | |||||
| النطاق | 45 هرتز إلى 65 هرتز | ||||
| القرار | 0.01 هرتز | ||||
| عرض الخطأ | |||||
| نوع عرض الخطأ | مصباح LED أحمر | ||||
| دقة إظهار الأخطاء | 8 أرقام | ||||
