| الاسم التجاري: | GENY |
| رقم الطراز: | YC1891D |
| شروط الدفع: | L/C، T/T، D/P |
| القدرة على التوريد: | 100/سنة |

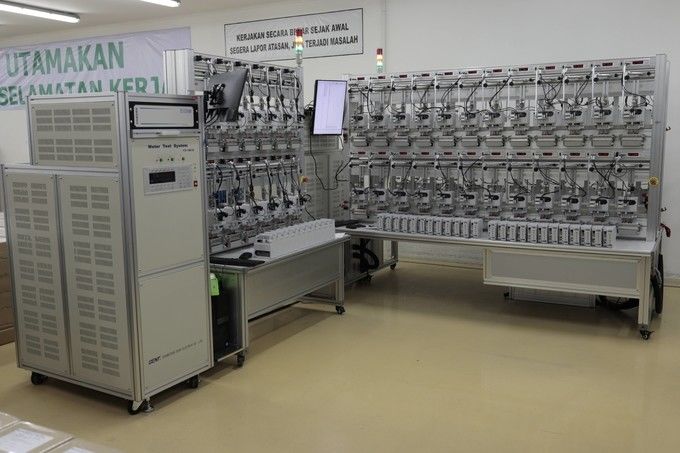

تم تصميم نظام اختبار المتر المتقدم لدينا لتوفير حلول اختبار شاملة لمجموعة متنوعة من المترات ، بما في ذلك نماذج 1P2W.يدعم اختبار الطاقة النشطة والفاعلة في أجهزة قياس الفاز الواحد مع وصلات مغلقة بين دوائر قياس التيار والجهد، والمعروفة باسم وصلات I-P. تم تجهيز النظام بمفتاح إخراج التيار ، مما يسمح بتعديل عدادات العناصر الثنائية عند تحديد الميزة الاختيارية.
تم تجهيز كل موقف من مواقع العدادات بموانئ الاتصال RS232 و Ethernet ، مما يسهل المعايرة التلقائية للمقاييس الإلكترونية ، وهو تعزيز اختياري يعمل على تبسيط عملية الاختبار.النظام متعدد الاستخدامات، قادرة على قياس العدادات الميكانيكية، العدادات الميكانيكية الإلكترونية، والعدادات الإلكترونية من خلال العمليات التلقائية أو شبه التلقائية أو اليدوية.
مصنوع من سبيكة الألومنيوم، والنظام خفيف الوزن، قوية، ومقاومة للتآكل.زيادة كفاءة الاختباريسهل التأرجح المتزامن لرؤوس المسح التحكم، في حين يقدم النظام وظائف اختبار البدء والاختبار الزاحف.
تم تصميم النظام لقياس الثوابت المختلفة للمقاييس بشكل متزامن ويتضمن وظائف حماية من الإفراط في الحمل ، ودورة الجهد القصير ، وسيناريوهات الدوائر المفتوحة.برنامج الاختبار سهل الاستخدام متوافق مع أنظمة التشغيل Windows 10 و XP ويشمل وحدات لجميع احتياجات اختبار عدادات الطاقة الحديثة، مثل اختبار الأخطاء، واختبار الارتباط، واختبار الطلب، واختبار التأثير.
يمكن تصدير بيانات الاختبارات المخزنة في تنسيقات متعددة لاستخدامها مع برامج أخرى ، مما يعزز فائدة النظام. النظام بأكمله معتمد CE ،تأكيد الامتثال لمعايير الصحة والسلامة في الاتحاد الأوروبي.
| شروط الطلب والمتطلبات | |||||
| البيئة | الطاقة المطلوبة | السلامة | |||
| العملية | الرطوبة | الارتفاع | إمدادات الجهد | فئة IP | الامتثال |
| الحرارة | |||||
| -10 درجة مئوية -+40 درجة مئوية | 35% - 85% | < 2500 متر | 3x220/380v ± 10% ((أو مخصصة) | IP 30 | توافق CE |
| 50/60 هرتز±2 هرتز | |||||
| النوع | YC1891D-6 | YC1891D-12 | YC1891D-24 | YC1891D-48 | |
| عدد مواقع العدادات | 6 | 12 | 24 | 48 | |
| الدقة | 0.05 | ||||
| مصدر الطاقة | YC8-101-250 | YCS-101-600 | YCS-101-1200 | YCS-101-2500 | |
| المتر القياسي | SZ-01A-K3 | ||||
| MSTV | HJ200G-6 | HJ200G-12 | HJ200G-24 | HJ200G- 48 | |
| رأس المسح | سلسلة YCG-2 | ||||
| الجهد | |||||
| مصدر فولتاج الاختبار (محايد في المرحلة) | 24V-300V ((أو مخصصة) | ||||
| قوة الجهد الخارجي | ماكس.100VA | ماكس 250VA | ماكس.500VA | ماكس 1000VA | |
| القرار | أفضل من 0.01% من القيمة الكاملة للمقياس | ||||
| تحديد الدقة | أفضل من 0.05% عند قيمة النطاق النهائي | ||||
| الاستقرار | أفضل من 0.005%/h ((وقت الاندماج 150 ثانية) | ||||
| تنظيم الحمل من O-max.load | أفضل من 0.01% | ||||
| عامل التشوه | أفضل من 0.3 ٪ لحمل المقاومة الخطية | ||||
| الهارمونيات | 2 - 41 البرمجة الحرة | ||||
| التيار الحالي | |||||
| مصدر تيار الاختبار | 1mA-120A/200A | ||||
| قوة التيار الخارجي | ماكس 250VA ماكس 500VA ماكس 1000VA ماكس 2000VA | ||||
| القرار | أفضل من 0.01% من القيمة الكاملة للمقياس | ||||
| تحديد الدقة | أفضل من 0.05% عند قيمة النطاق النهائي | ||||
| الاستقرار | أفضل من 0.005%/h ((وقت الاندماج 150 ثانية) | ||||
| تنظيم الحمل من O-max.load | أفضل من 0.01% | ||||
| عامل التشوه | أفضل من 0.3 ٪ لحمل المقاومة الخطية | ||||
| الهارمونيات | 2 - 41 البرمجة الحرة | ||||
| زاوية المرحلة | |||||
| زاوية المرحلة | 0°-360° | ||||
| القرار | 0.01 درجة | ||||
| تحديد الدقة | 0.1° | ||||
| التكرار | |||||
| النطاق | 45 هرتز إلى 65 هرتز | ||||
| القرار | 0.01 هرتز | ||||
| عرض الخطأ | |||||
| نوع عرض الخطأ | مصباح LED أحمر | ||||
| دقة إظهار الأخطاء | 8 أرقام | ||||
