| الاسم التجاري: | GENY |
| رقم الطراز: | SZ-03A-K6 |
| شروط الدفع: | L/C، T/T، D/P |
| القدرة على التوريد: | 100/سنة |

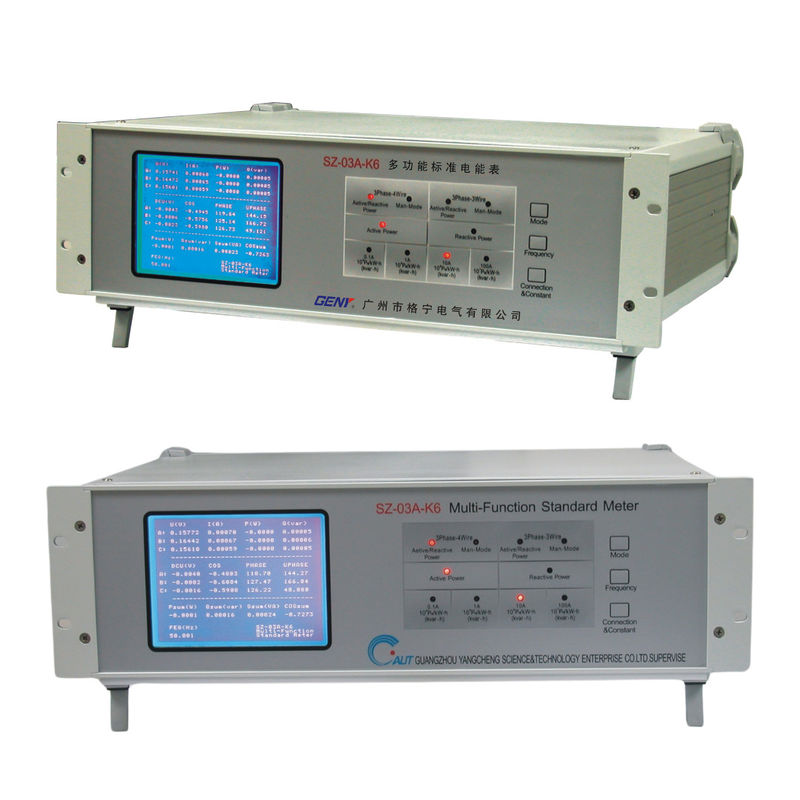

هذا عبارة عن عداد معياري واسع النطاق للتيار ثلاثي المراحل، يلبس نظام اختبار عداد الطاقة الثلاثي المراحل الثابت.
· دقة عالية تصل إلى 0.05%
· نوع الاختبار: سلك 3 مرحلة 4 ، سلك 3 مرحلة 3
· وضع الاختبار: الطاقة النشطة، الطاقة التفاعلية، الطاقة التفاعلية للاتصال المتقاطع
· قياس الجهد، والتيار، والمرحلة، والتردد، والطاقة الخ من كل مرحلة
· قياس زاوية المرحلة من المرحلة إلى المرحلة ، ومجموع القوة النشطة ، ومجموع القوة التفاعلية ، الخ
يمكن إدارة بيانات الاختبار بواسطة الكمبيوتر عبر واجهة RS232
| SZ03A-K6 | |
| فولتاج الاختبار | |
| النطاق | 30 فولت 480 فولت |
| خطأ |
± 0.05% (30 فولت 480 فولت) ± 0.1% (5 فولت 50 فولت) |
| نطاق عرض | 5.000000 فولت 480.0000 فولت |
| تيار الاختبار | |
| النطاق | 10mA 120A |
| خطأ |
±0.05 ٪ (0.2A 120A) ± 0.1% (10mA ± 0.2A) |
| نطاق عرض | 1.000000mA-120.0000A |
| خطأ قياس الطاقة | |
| الطاقة الفعالة | ±0.05 ٪ (0.2A 120A) |
| الطاقة التفاعلية | ± 0.1% (0.2A ️ 120A) |
| القوة الظاهرة | ± 0.1% (0.2A ️ 120A) |
| خطأ قياس الطاقة | |
| الطاقة النشطة | ... |
| الطاقة التفاعلية | ... |
| الطاقة الظاهرة | ... |
| زاوية المرحلة | |
| النطاق | 0o 360o |
| خطأ | ±0.05o |
| نطاق عرض | 0.000001 -- 359.9999 |
| التكرار | |
| النطاق | 45 هرتز 65 هرتز |
| نطاق عرض | 45.0000 650000 |
| إنتاج النبض | |
| إنتاج التردد العالي ((CH) |
1 × 109 (0.2A 1A) 1×108 (1A ️ 10A) 1×107 (10A ️ 120A) |
| إنتاج التردد المنخفض ((CL) | 2 × 10 × 5 × CH |
| نسبة النبض | 1:1 |
| مستوى الإنتاج | 5 فولت |
| مدخل النبض | |
| مستوى المدخلات | ... |
| تردد الإدخال | ... |
| غيرها | |
| إمدادات الجهد | 220 فولت ± 10٪، 50/60 هرتز ± 2 هرتز |
| درجة حرارة البيئة | 10°C -- 30°C |
| تأثير الحقول الخارجية | ≤ 0.05 ٪ / mT |
| الرطوبة النسبية | 45% - 75% |
| الأبعاد (W × H × D) (ملم) | 432 × 131 × 308 |
| الوزن (كيلوغرام) | 15 |
