| الاسم التجاري: | GENY |
| رقم الطراز: | SZ-03A-K8 |
| شروط الدفع: | L/C، T/T، D/P |
| القدرة على التوريد: | 100/سنة |
| شروط ومتطلبات التطبيق | |||||
| البيئة | الطاقة المطلوبة | السلامة | |||
| درجة حرارة العملية | الرطوبة | الارتفاع | إمدادات الجهد | فئة IP | الامتثال |
| -10 درجة مئوية -+40 درجة مئوية | 45٪ إلى 75٪ | <2500 متر | 220 فولت ± 10%، 50/60 هرتز ± 2 هرتز | IP30 | الامتثال لـ CE |
| النوع | SZ-03A-K8 | ||||
| فولتاج الاختبار | |||||
| النطاق | 5V-480V | ||||
| خطأ | ± 0.02% ((5V-480V) | ||||
| نطاق عرض | 5.000000 فولت-480,000 فولت | ||||
| تيار الاختبار | |||||
| النطاق | 10mA-120A | ||||
| خطأ | ±0.02٪ ((50mA-120A) ±0.05٪ ((10mA-50mA) | ||||
| نطاق عرض | 1.000000A-120.0000A | ||||
| خطأ قياس الطاقة | |||||
| الطاقة الفعالة | ± 0.02٪ ((50mA-120A) | ||||
| الطاقة التفاعلية | ±0.05٪ ((50mA-120A) | ||||
| القوة الظاهرة | ±0.05٪ ((50mA-120A) | ||||
| زاوية المرحلة | |||||
| النطاق | 0°-360° | ||||
| خطأ | ±0.05 درجة | ||||
| نطاق عرض | 0.000001°--359.9999° | ||||
| التكرار | |||||
| النطاق | 45 هرتز إلى 65 هرتز | ||||
| نطاق عرض | 45.000-65.000 | ||||
| إنتاج النبض | |||||
| إنتاج التردد العالي ((CH) | 1x109 ((0A-1A) | ||||
| 1x108 ((1A-10A) | |||||
| 1x107 ((10A-120A) | |||||
| إنتاج التردد المنخفض ((CL) | 2x10-5xCH | ||||
| نسبة النبض | 1:01 | ||||
| مستوى الإنتاج | 5 فولت | ||||
| مدخل النبض | |||||
| مستوى المدخلات | 24 فولت | ||||
| تردد الإدخال | 500 هرتز ((ماكس) | ||||
| الأبعاد ((WxHxD)) ((ملم)) | 432x131x470 | ||||
| الوزن ((كجم) | 16 | ||||

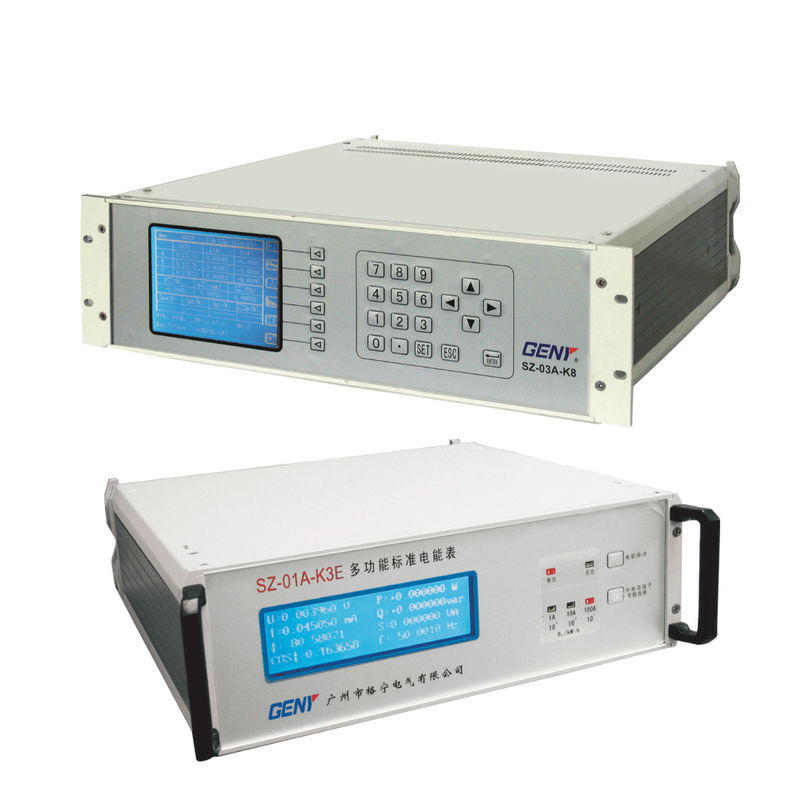

SZ-03A-K8 سلسلة ثلاثة مراحل قياس قياسي الاستفادة من مثل هذه التكنولوجيا طويلة الأمد مثل DSP عالية السرعة، CPLD، MCU وADC مع المعايرة الذاتية، الخ.يمكن للمقاييس أخذ عينات من إشارات التيار المتردد في سرعة عالية ومعالجتها بأرقام رقمية خاصةكل هذه تجعل هيكل المقياس بسيط ويقيس دقة 0.02٪ من الخطأ النسبي.
دقة عالية واستقرار طويل الأجل: يوفر دقة استثنائية ويحافظ على الاستقرار على فترات طويلة.
وحدة عالمية للتطبيقات المتنوعة: متعددة الاستخدامات وقابلة للتكيف، مناسبة لمجموعة واسعة من التطبيقات في مختلف الصناعات.
قياس متزامن للمعلمات الكهربائية: قادرة على قياس مختلف المعلمات الكهربائية في وقت واحد في دوائر ثلاثية المراحل وواحدة المراحل.
قياس الزاوية الدقيقة مع حساب الطاقة التفاعلية المباشرة: يضمن تحديد زوايا المراحل بدقة من خلال حساب الطاقة التفاعلية مباشرة.
معايرة بسيطة مع نتائج موثوقة: عملية معايرة سهلة تستخدم ثلاثة ثابتات طاقة فقط ، مما يضمن نتائج موثوقة ومتسقة.
حساب الأخطاء باستخدام مدخل نبض منخفض التردد: يتضمن ميزة مدخل نبض منخفض التردد لتسهيل حساب الأخطاء وتصحيحها.
التمثيل البصري مع الرسوم البيانية المتجهة: يوفر تصورًا بديهيًا من خلال الرسوم البيانية المتجهة لفهم شامل للخصائص الكهربائية.
عرض شكل الموجة للجهد والتيار: يوفر إظهارات شكل الموجة التفصيلية للجهد والتيار عبر كل مرحلة ، مما يتيح التحليل والرصد الدقيق.
التحليل والعرض الهارموني: يقوم بتحليل وتصور متعمق للمكونات الهارمونية، مما يسهل تحديد وتخفيف تشوهات الهارمونية.
واجهات RS232 و RS485 لدمج الكمبيوتر: مجهزة واجهات RS232 و RS485 ، مما يسمح بالاندماج السلس مع أنظمة الكمبيوتر للعمل المريح وإدارة البيانات.
