| الاسم التجاري: | GENY |
| رقم الطراز: | YC-1893R |
| الـ MOQ: | 1 |
| السعر: | negotiate rates |
| شروط الدفع: | تي/تي، خطاب الاعتماد، د/ف، تي/تي |
| القدرة على التوريد: | 5 مجموعات / شهر واحد |
إمدادات الطاقة / النظام الكهربائي
| الجهد | إمدادات التيار المتردد 240/415 فولت (+ 5٪ و - 10٪) أو مخصصة |
| التكرار | 50/60 هرتز ± 2 هرتز |
| قدرة الطاقة | > 3 × 6kVA |
| درجة حرارة البيئة | -10 درجة مئوية... +40 درجة مئوية |
| الرطوبة النسبية | 35%.. 95% |
| إرسال النظام إلى الأرض | محايدة متأصلة بقوة |
| مستوى الحماية من الزيادة | ≥ 10 كيلو فولت/120 جول (10/1000μs) |
مصدر الطاقة
| الجهد | |
| مصدر فولتاج الاختبار (محايد في المرحلة) | 3 × (24 فولت 500 فولت) أو مخصصة |
| قوة الجهد الخارجي | 3 × 100VA |
| القرار | أفضل من 0.01% من القيمة الكاملة للمقياس |
| تحديد الدقة | أفضل من 0.05% عند قيمة النطاق النهائي |
| الاستقرار | أفضل من 0.005%/ساعة (وقت الاندماج 150 ثانية) |
| تنظيم الحمل من 0-max. load | < 0.01% |
| عامل التشوه | < 0.3٪ للحمّل المقاومة الخطية |
| الهارمونيات | 2 21 قابل للبرمجة الحرة |
| التيار الحالي | |
| مصدر تيار الاختبار | 3 × (1mA 120A) |
| قوة التيار الخارجي | 3 × 150VA |
| القرار | أفضل من 0.01% من القيمة الكاملة للمقياس |
| تحديد الدقة | أفضل من 0.05% عند قيمة النطاق النهائي |
| الاستقرار | أفضل من 0.005%/ساعة (وقت الاندماج 150 ثانية) |
| تنظيم الحمل من 0-max. load | < 0.01% |
| عامل التشوه | < 0.3٪ للحمّل المقاومة الخطية |
| الهارمونيات | 2 21 قابل للبرمجة الحرة |
| زاوية المرحلة | |
| النطاق | 0 -- 360 درجة |
| القرار | 0.01 درجة |
| تحديد الدقة | 0.1° |
| التكرار | |
| النطاق | 45 هرتز 65 هرتز |
| القرار | 0.01 هرتز |
المعيار المرجعي
| إمدادات الطاقة | |
| الجهد | AC220V ± 10% |
| التكرار | 50 هرتز ± 2 هرتز |
| استهلاك الطاقة القصوى | 45VA |
| باستخدام الشرط | |
| درجة حرارة البيئة | 10 درجات مئوية... 30 درجة مئوية |
| الرطوبة النسبية | 45%... 75% |
| قوة مغناطيسية خارجية | ≤ 0.025mT |
| نطاق التردد | 45 هرتز 65 هرتز |
| تيار الاختبار | |
| النطاق | 1mA... 120A |
| خطأ |
- ± 0.02٪ (50mA...120A) (قيمة القياس النسبية) - ± 0.05٪ (1... 50mA) (قيمة النطاق النسبي الكامل للمقياس) |
| نطاق العرض الحالي | 1.000mA... 120.000A (1A ، 10A ، 100A) |
| فولتاج الاختبار | |
| النطاق | 50 فولت... 480 فولت (المدى التلقائي) |
| خطأ |
- ± 0.02٪ (50 فولت... 480 فولت) (قيمة القياس النسبية) - ±0.05٪ (5V...50V) (قيمة القياس النسبية) |
| نطاق عرض الجهد | 50.000 ((V)... 480.000 ((V) |
| خطأ قياس الطاقة | |
| الطاقة الفعالة | +0.02٪ (قيمة القياس النسبية) 50V... 480V ، 0.05A... 120A |
| الطاقة التفاعلية | +0.05٪ (قيمة القياس النسبية) 50V... 480V ، 0.05A... 120A |
| القوة الظاهرة | +0.05٪ (قيمة القياس النسبية) 50V... 480V ، 0.05A... 120A |
| معدل الطاقة في الاختبار (PF=P/F) خطأ: 0.05% | |
| نطاق عرض | -1.00000... +1.00000 |
| ثابت الطاقة |
CH=109 imp/kWh (خطوة 1A و 0.1A) CH=108 imp/kWh (خطوة 10A) CH=107 imp/kWh (خطوة 100A) |
| أنماط القياس |
- 4 أسلاك نشطة/ ردة فعل/ ردة فعل التوصيل المتقاطعة - 3 أسلاك نشطة / فعالة / التفاعلية المتقاطعة - سلكين نشطين / رد فعل
|
| مدخل نبض الطاقة | |
| التكرار | 0.5كيلو هرتز |
| الجهد | 24 فولت |
| نطاق قياس المدخل | |
| الناتج | نبض TTL، الحمل > 2kΩ |
| الأبعاد (W * H * D) | 131ملم * 432ملم * 470ملم |
| الوزن | 16كجم |

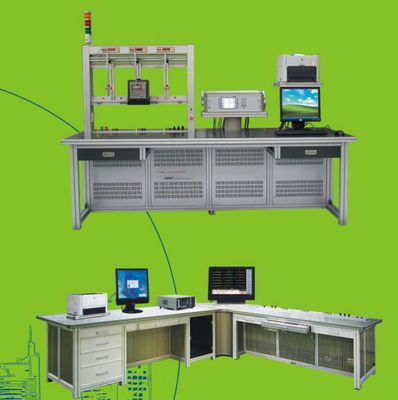

الـ MTS لديها الميزات كما هو موضح أدناه
- دعم منفذ الاتصالات المتوازية لاختبار العدادات الذكية من خلال RS232 / Ethernet
- معايرة المحطات على الرف للتحقق من مقعد الاختبار
- عداد طاقة من 1 مرحلة للاختبار
- عداد الطاقة ثلاثي المراحل للاختبار
- دقة اختبار المقياس المعياري المرجعي
- التسخين السابق
- اختبار الدقة حسب IEC
- اختبار الزحف
- بدء الاختبار الحالي
- إمكانية تكرار اختبار الخطأ
- اختبار الإتصال
- اختبار الكمية التأثيرية المتعلقة باختبارات الدقة (الجهد، التردد، تسلسل المرحلة العكسية، عدم توازن الجهد)
- تأثير المكون الهارموني في دائرة الجهد والتيار حسب IEC
- مراقبة التلاعب والاحتيال
- الماركونات الفرعية وفقا لمعايير IEC (IEC 62052-11 / 62053-21/22/23)
- الهرمونيات الغريبة وفقا لمعايير IEC
