| الاسم التجاري: | GENY |
| رقم الطراز: | YC-1893D |
| شروط الدفع: | L/C، T/T، D/P |
| القدرة على التوريد: | 100/سنة |

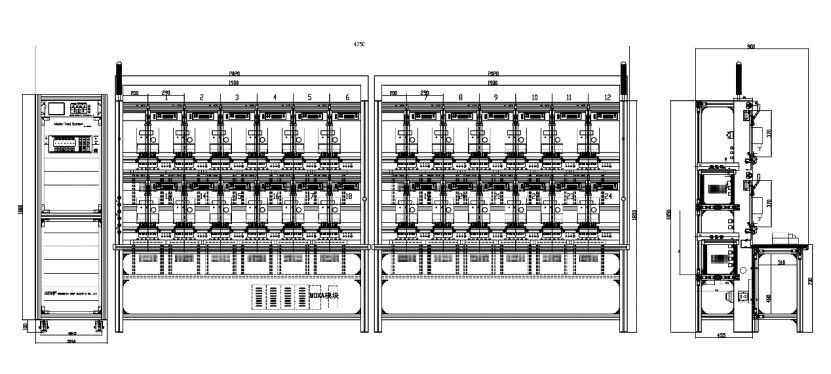

يحتوي نظام اختبار العداد الثلاثي المراحل مع تكنولوجيا المعلومات والاتصالات على مواقع متعددة تصل إلى 40 مترًا ودرجة دقة 0.02٪.يتضمن نظام اتصال متعدد الموانئ التسلسلية للاتصالات المتوازية، مثالية لاختبار العدادات الذكية.
إمدادات الطاقة
| الجهد | 3x230 / 400 فولت ±10٪، 50 / 60 هرتز ±2 هرتز |
| التكرار | 50 هرتز ± 15% |
| قدرة الطاقة | > 6 كيلو إف آي |
| كفاءة في استخدام الطاقة (في الحمل الكامل) | ≥85% |
| درجة حرارة البيئة | -10 درجة مئوية -- +40 درجة مئوية |
| الرطوبة النسبية | 35% - 85% |
مصدر الطاقة
| الجهد | |
| مصدر فولتاج الاختبار (محايد في المرحلة) | 3x ((24 300 فولت) |
| قوة الجهد الخارجي | 3×1500VA |
| القرار | أفضل من 0.01% من القيمة الكاملة للمقياس |
| تحديد الدقة | أفضل من 0.05% عند قيمة النطاق النهائي |
| الاستقرار | أفضل من 0.005%/ساعة (وقت الاندماج 150 ثانية) |
| تنظيم الحمل من 0-max. load | < 0.01% |
| عامل التشوه | < 0.3٪ للحمّل المقاومة الخطية |
| الهارمونيات | رقم 2 41 قابل للبرمجة الحرة |
| التيار الحالي | |
| مصدر تيار الاختبار | 1 mA 120 A |
| قوة التيار الخارجي | 3 × 2000VA |
| القرار | أفضل من 0.01% من القيمة الكاملة للمقياس |
| تحديد الدقة | أفضل من 0.05% عند قيمة النطاق النهائي |
| الاستقرار | أفضل من 0.005%/ساعة (وقت الاندماج 150 ثانية) |
| تنظيم الحمل من 0-max. load | < 0.01% |
| عامل التشوه | < 0.3٪ للحمّل المقاومة الخطية |
| الهارمونيات | رقم 2 41 قابل للبرمجة الحرة |
| زاوية المرحلة | |
| النطاق | 0 -- 360 درجة |
| القرار | 0.01 درجة |
| تحديد الدقة | 0.1° |
| التكرار | |
| النطاق | 45 هرتز 65 هرتز |
| القرار | 0.01 هرتز |
GENY's meter test systems adopt the most advanced electronic measurement technology and modular concept combine the differential reference standards and power amplifiers to meet the requirements of customers in electric energy meter manufacturers، وكالات الطاقة الكهربائية، ومختبرات المقاييس، وإدارات القياس ومراقبة الجودة والمصانع أو الشركات.
نظام اختبار YC1893D للقياس هو نظام آلي بالكامل لاختبار ومعايرة أجهزة قياس الطاقة الكهربائية ذات المرحلة الواحدة والثلاثة المراحل، ويتكون من المكونات التالية:
نظام اختبار المقياس YC1893D متوافق تمامًا مع معيار IEC 60736 وهو مناسب لاختبار المقياسات وفقًا للمعايير التالية:
يقع على عاتق مستخدمي معدات الاختبار من GENY المسؤولية النهائية لضمان أن أي شخص يعمل على المعدات أو بالقرب منها يتبع جميع احتياطات السلامة ذات الصلة.يجب أن تتوافق تدابير السلامة مع المتطلبات الخاصة بهذا النوع من معدات الاختباربالإضافة إلى اللوائح القياسية التي تنطبق على مكان العمل ، اتبع التوصيات التالية. يجب على الموظفين المدربين الذين لديهم معرفة واسعة بتشغيل معدات الاختبار إجراء جميع الأعمال.لمنع الإصابة أو خطر الحريقلا تشغيل الجهاز في بيئات رطبة أو رطبة أو مكثفة أو غبارية أو غازات متفجرة.يمكن أن يؤدي تشغيل المعدات بشكل غير صحيح إلى مواقف خطيرة، مما يسبب ضررًا للمشغل وتلف الآلة.
