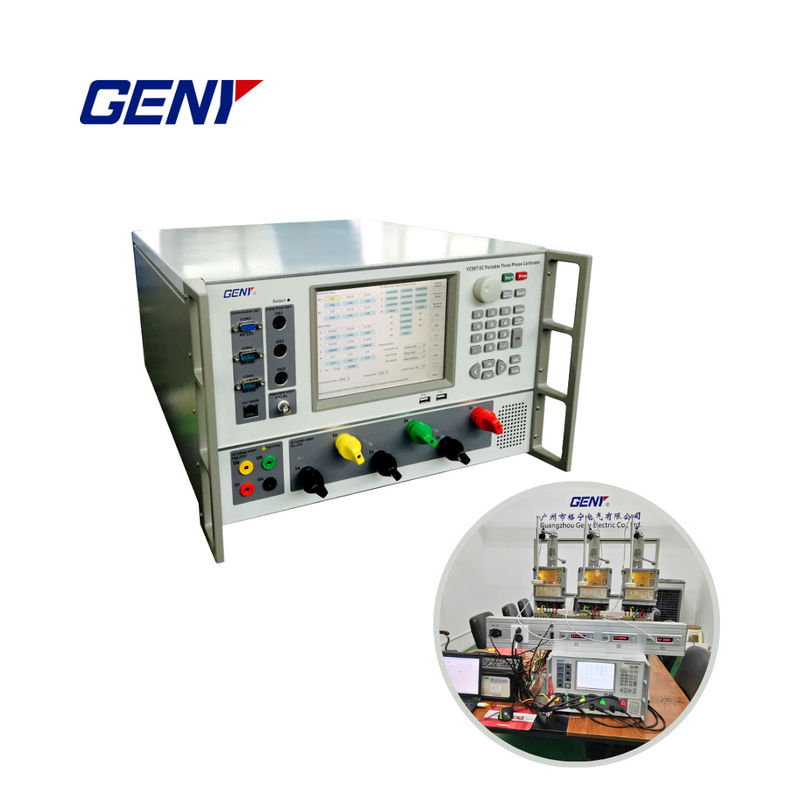

YC99T-5C / 3C معايير ثلاثية المراحل المحمولة

2.نوع عدادات المعايرة

• يمكن لمستخدم العدادات معايرة بما في ذلك: عداد الطاقة النشطة أحادي المرحلة ، ثلاثي المرحلة
• عداد الطاقة النشطة ذو ثلاثة أسلاك، عداد مركب ذو ثلاثة أسلاك ذو ثلاث مراحل، ثلاث مراحل
• عداد الطاقة النشطة من أربعة أسلاك، عداد مركب من أربعة أسلاك من ثلاث مراحل، ثلاثة أسلاك من ثلاث مراحل
• مقياس الطاقة التفاعلية الصينية، مقياس الطاقة التفاعلية الصينية من ثلاثة مراحل من أربعة أسلاك، عنصرين
• مقياس الطاقة التفاعلية 60 درجة، عنصرين مقياس الطاقة التفاعلية 90 درجة، وثلاثة عناصر
• 90 درجة مقياس الطاقة التفاعلية.

3المواصفات التقنية

عجلة الخروج المتغيرة

• مجموعة خروج فولتاج التيار المتردد YC99T-3C: 100V، 220V، 380V، 660V؛
• مجموعة خروج فولتاج التيار المتردد YC99T-5C: 100V، 220V، 380V؛
• نطاق التعديل: ((0?? 120٪RG،RG هو النطاق ، نفس النطاق أدناه ؛
• درجة التكيف: 0.01%RG0. 1%RG، 1%RG، 10٪RG اختياري ؛
• الاستقرار: 0.01٪ / 2 دقيقة
• تشويه: ≤0.2٪ (حمل غير سعة)
• الحد الأقصى للإخراج، الحمل: 20 فاو / مرحلة.
• دقة القياس: 0.05%RG

مصدر التيار المتردد

• مجموعة الخروج من التيار المتردد YC99T-3C: 50mA ، 200mA ، 1A ، 5A ، 16.667A ، 50A ؛
• 2 YC99T-5C نطاق إخراج التيار المتردد: 50mA، 200mA، 1A، 5A، 20A، 100A.
• الملاحظة: عندما يكون التيار الخارجي أكثر من 60A في معدل التروس 100A ، يجب أن يكون وقت الإخراج أقل من 30 دقيقة.
• نطاق التعديل: (0 ¥ 120 ٪RG،RG هو النطاق ، نفس النطاق أدناه.
• درجة التكيف: 0.01%RG0. 1%RG، 1%RG، 10٪RG اختياري ؛
• الاستقرار: 0.01٪ / 2 دقيقة
• تشويه: ≤0.2٪ (حمل غير سعة) ؛
• YC99T-3C الخروج القصوى، الحمل: 60VA (50A gear، 120% output)
• YC99T-5C الخروج القصوى، الحمل: 120VA (100A معدل التروس، 120٪ الخروج)
• دقة القياس: 0.05%RG.

• استقرار طاقة الخروج: 0.01%RG/2min
• دقة قياس الطاقة النشطة والفاعلة: 0.05٪ RG

مخرج المرحلة

• ترتيب ضبط الإخراج: 0°~360° ؛
• درجة ضبط الإخراج: 10 درجة، 1 درجة، 0.1 درجة، 0.01 درجة اختيارية.
• الدقة: 0.01 درجة
• دقة القياس: 0.05 درجة

عامل الطاقة الخارجي

• نطاق ضبط: -1 ~ 0 ~ + 1
• دقة القياس: 00001;
• دقة القياس: 0.0005;

مخرج التردد

• نطاق ضبط: 40Hz ~ 70Hz.
• درجة تعديل الإخراج: 1 هرتز، 0.1 هرتز، 0.01 هرتز، 0.001 هرتز اختيارية.
• الدقة: 0.001 هرتز
• دقة: 0.002 هرتز

الإعداد الهارموني

• أوقات الهرمونية: 2 ~ 63 مرة
• المحتوى الهارموني: 0~40%
• المرحلة الهارمونية: 0°~359.99°
• خطأ الإعداد الهارموني: 2 ~ 31 مرة: ≤ ± 0.1٪ ، 32 ~ 63 مرة: ≤ ± 0.2٪

قياس خطأ الطاقة

المؤشرات التقنية المعتادة لمذبذب الكوارتز

• دقة التردد: ± 0.5ppm، معايرة المصنع (25 درجة مئوية) ؛
• استقرار التردد: ± 0.1ppm، -20°C ‬+70°C;

4المواصفات التقنية العامة
