| الاسم التجاري: | GENY |
| رقم الطراز: | YC99T |
| شروط الدفع: | خطاب الاعتماد، تي/تي، د/ف |
| القدرة على التوريد: | 50/سنة |

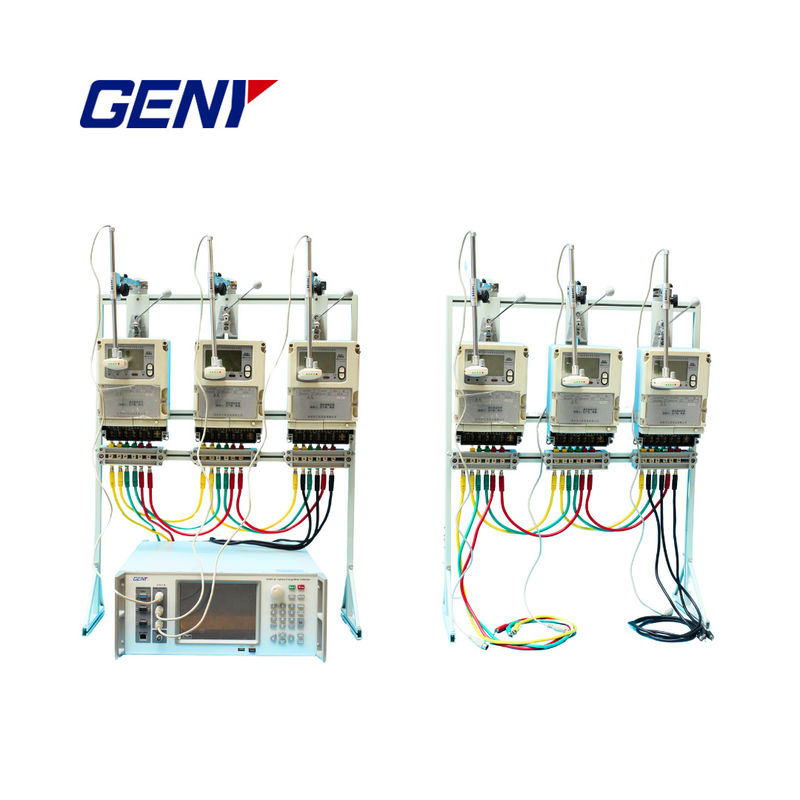

يستخدم المنتج في مجموعة متنوعة من البيئات المهنية، بما في ذلك مراكز اختبار القياس لشركات الشبكة، وإدارات القياس لشركات إمدادات الكهرباء ومحطات الطاقة،مؤسسات الاختبار الوطنية للقياسات وأقسام التفتيش المقياسية، إدارات اختبار القياس في الشركات المتوسطة الحجم مثل شركات السكك الحديدية والبتروكيماويات. بالإضافة إلى ذلك ، يتم استخدامها من قبل مصنعي عدادات الطاقة ،يشمل إنتاجهم، الأبحاث والتطوير، وأقسام الاختبار، وكذلك في المؤسسات الأكاديمية والهيئات البحثية المرتبطة بها.
يستخدم هذا المنتج في مجموعة متنوعة من البيئات المهنية، بما في ذلك مراكز اختبار القياس لشركات الشبكة، وإدارات القياس لشركات إمدادات الكهرباء ومحطات الطاقة،مؤسسات الاختبار الوطنية للقياسات وأقسام التفتيش المقياسية، أقسام اختبار القياس في الشركات المتوسطة الحجم مثل شركات السكك الحديدية والبتروكيماويات. كما تستخدم من قبل الشركات المصنعة لمقاييس الطاقة ، بما في ذلك إنتاجها ،البحث والتطوير، وأقسام الاختبار، وكذلك في الجامعات والمؤسسات البحثية ذات الصلة، والمختبرات المتخصصة.
يمكن لمستخدم العدادات معايرة العدادات التالية: عداد الطاقة النشطة أحادية المرحلة، عداد الطاقة النشطة ثلاثي المرحلة مع ثلاثة أسلاك، عداد المركب ثلاثي المرحلة مع ثلاثة أسلاك،عداد الطاقة النشطة ثلاثي المراحل ذو أربعة أسلاك، عداد مركب ثلاثي المراحل أربعة الأسلاك، عداد طاقة سينية فعالة ثلاثية المراحل ثلاثة أسلاك، عداد طاقة سينية فعالة ثلاثية المراحل أربعة الأسلاك، عداد طاقة 60 درجة فعالة عنصرين،عداد الطاقة التفاعلية من عنصرين 90 درجة، وثلاثة عناصر 90 درجة مقياس الطاقة التفاعلية.
|
رقم الطراز |
YC99T-3C |
|
موقع القياس / الدقة |
3 / 0.05 |
|
مخرج التيار المتردد |
|
|
النطاق |
577 فولت 100 فولت 220 فولت 380 فولت 660 |
|
نطاق التعديل |
(0-120)٪RG (RG هو النطاق) |
|
تعديل الدقة |
0.01%RG، 0.1%RG، 1%RG، 10%RG |
|
الاستقرار |
0.01%/2min (0.05cl) ، 0.02%/2min ((0.1cl) |
|
تشويه |
0.2٪ (حمل غير سعة) |
|
الحمل الخارجي القصوى |
20VA/المرحلة |
|
دقة القياس |
%0.05%RG ((0.05cl) ، %0.1%RG ((0.1cl) |
|
مصدر التيار المتردد |
|
|
النطاق |
0.05A 0.2A 1A 5A 16.67A 50A |
|
ضبط النطاق |
(0-120)٪RG (RG هو النطاق) |
|
تعديل الدقة |
0.01%RG، 0.1%RG، 1%RG، 10%RG |
|
الاستقرار |
0.01%/2min (0.05cl) ، 0.02%/2min ((0.1cl) |
|
تشويه |
0.2٪ (حمل غير سعة) |
|
الحمل الخارجي القصوى |
50VA ((50A مجموعة) |
|
دقة القياس |
%0.05%RG ((0.05cl) ، %0.1%RG ((0.1cl) |
|
طاقة الخروج |
|
|
الاستقرار |
0.01%/2min ((0.05cl) ، 0.02%/2min ((0.1cl) |
|
دقة الطاقة النشطة والفاعلة |
%0.05%RG |
|
مخرج المرحلة |
|
|
نطاق ضبط الإخراج |
0 ~ 359.99 |
|
قوة ضبط الخروج |
10°,1°0.1°0.01° اختياري |
|
القرار |
0.01 |
|
دقة القياس |
%005 |
|
عامل الطاقة الخارجي |
|
|
نطاق ضبط |
-1~0~+1 |
|
دقة القياس |
0.0001 |
|
دقة القياس |
%00005 |
|
مخرج التردد |
|
|
نطاق ضبط |
40 هرتز 70 هرتز |
|
دقة تعديل الإخراج |
1Hz، 0.1Hz، 0.01Hz، 0.001Hz اختياري |
|
القرار |
0.001 هرتز |
|
الدقة |
%0.002 هرتز |
|
إعداد هارموني |
|
|
النظام المتناغم |
المرتبة الثانية إلى الـ63 |
|
النطاق الهارموني |
0~40% |
|
الزاوية الهارمونية |
0 ~ 359.00 |
|
خطأ مجموعة الهرمونات |
المرتبة الثانية إلى الثالثة والعشرين: %0.1٪، المرتبة الثانية والثلاثين إلى الستين: %0.2٪ |
|
قياس خطأ الطاقة |
|
|
الحد الأساسي لخطأ الطاقة النشطة |
%0.05%RD ((الجهد30V~660V،التيار0.02A~60A،PF 0.5) |
|
الحد الأساسي للخطأ في الطاقة التفاعلية |
%0.1%RD ((الجهد30V~660V،التيار0.02A~60A،PF 0.5) |
|
الكريستال القياسي |
|
|
دقة التردد |
%0.5ppm (غادر المصنع@25) |
|
استقرار التردد |
%0.1ppm،-20 ~+70 |
|
مدخل نبض الطاقة |
|
|
عدد مدخلات نبضات الطاقة |
3 قنوات نشطة، 3 قنوات تفاعلية |
|
المعايير العامة |
|
|
إمدادات الطاقة |
AC220V%15% أو 110V%15% |
|
التكرار |
50Hz~60Hz |
|
الاستهلاك |
60VA ~ 1000VA |
|
حالة البيئة |
20 ~ 30 رطوبة نسبية |
|
بيئة التخزين |
-20 ~ 50 |
|
الحجم والوزن |
600mm ((L) 400mm ((W) 266mm ((H) ، 30kg |
|
رقم الطراز |
YC99T-5C |
|
موقع القياس / الدقة |
3 / 0.05cl |
|
مخرج التيار المتردد |
|
|
النطاق |
577 فولت 100 فولت 220 فولت 380 فولت |
|
نطاق التعديل |
(0-120)٪RG (RG هو النطاق) |
|
تعديل الدقة |
0.01%RG، 0.1%RG، 1%RG، 10%RG |
|
الاستقرار |
0.01%/2min (0.05cl) ، 0.02%/2min ((0.1cl) |
|
تشويه |
0.2٪ (حمل المقاومة) |
|
الحمل الخارجي القصوى |
20VA/المرحلة |
|
دقة القياس |
%0.05%RG ((0.05cl) ، %0.1%RG ((0.1cl) |
|
مصدر التيار المتردد |
|
|
النطاق |
0.05A 0.2A 1A 5A 20A 100A |
|
ضبط النطاق |
(0-120)٪RG (RG هو النطاق) |
|
تعديل الدقة |
0.01%RG، 0.1%RG، 1%RG، 10%RG ((اختياري) |
|
الاستقرار |
0.01%/2min (0.05cl) ، 0.02%/2min ((0.1cl) |
|
تشويه |
0.2٪ (حمل غير سعة) |
|
الحمل الخارجي القصوى |
مجموعة 100VA ((100A) |
|
دقة القياس |
%0.05%RG ((0.05cl) ، %0.1%RG ((0.1cl) |
|
طاقة الخروج |
|
|
الاستقرار |
0.01%/2min ((0.05cl) ، 0.02%/2min ((0.1cl) |
|
دقة الطاقة النشطة والفاعلة |
%0.05%RG |
|
مخرج المرحلة |
|
|
نطاق ضبط الإخراج |
0 ~ 359.99 |
|
قوة ضبط الخروج |
10°,1°0.1°0.01° اختياري |
|
القرار |
0.01 |
|
دقة القياس |
%005 |
|
عامل الطاقة الخارجي |
|
|
نطاق ضبط |
-1~0~+1 |
|
دقة القياس |
0.0001 |
|
دقة القياس |
%00005 |
|
مخرج التردد |
|
|
نطاق ضبط |
45 هرتز 70 هرتز |
|
دقة تعديل الإخراج |
1 هرتز، 0.1 هرتز، 0.01 هرتز، 0.001 هرتز |
|
القرار |
0.001 هرتز |
|
الدقة |
%0.002 هرتز |
|
إعداد هارموني |
|
|
النظام المتناغم |
المرتبة الثانية إلى الـ63 |
|
النطاق الهارموني |
0~40% |
|
الزاوية الهارمونية |
0 ~ 359.99 |
|
خطأ مجموعة الهرمونات |
المرتبة الثانية إلى الثالثة والعشرين: %0.1٪، المرتبة الثانية والثلاثين إلى الستين: %0.2٪ |
|
قياس خطأ الطاقة |
|
|
الحد الأساسي لخطأ الطاقة النشطة |
%0.05%RD ((الجهد30V~380V،التيار0.02A~120A،PF 0.5) |
|
الحد الأساسي للخطأ في الطاقة التفاعلية |
%0.1%RD ((الجهد30V~380V،التيار0.02A~120A،PF 0.5) |
|
الكريستال القياسي |
|
|
دقة التردد |
%0.5ppm (غادر المصنع@25) |
|
استقرار التردد |
%0.1ppm،-20 ~+70 |
|
مدخل نبض الطاقة |
|
|
عدد مدخلات نبضات الطاقة |
3 قنوات نشطة، 3 قنوات تفاعلية |
|
المعايير العامة |
|
|
إمدادات الطاقة |
AC220V%15% أو 110V%15% |
|
التكرار |
50Hz~60Hz |
|
الاستهلاك |
60VA ~ 1000VA |
|
حالة البيئة |
20 ~ 30 رطوبة نسبية |
|
بيئة التخزين |
-20 ~ 50 |
|
الحجم والوزن |
600mm ((L) 400mm ((W) 266mm ((H) ، 48kg |
