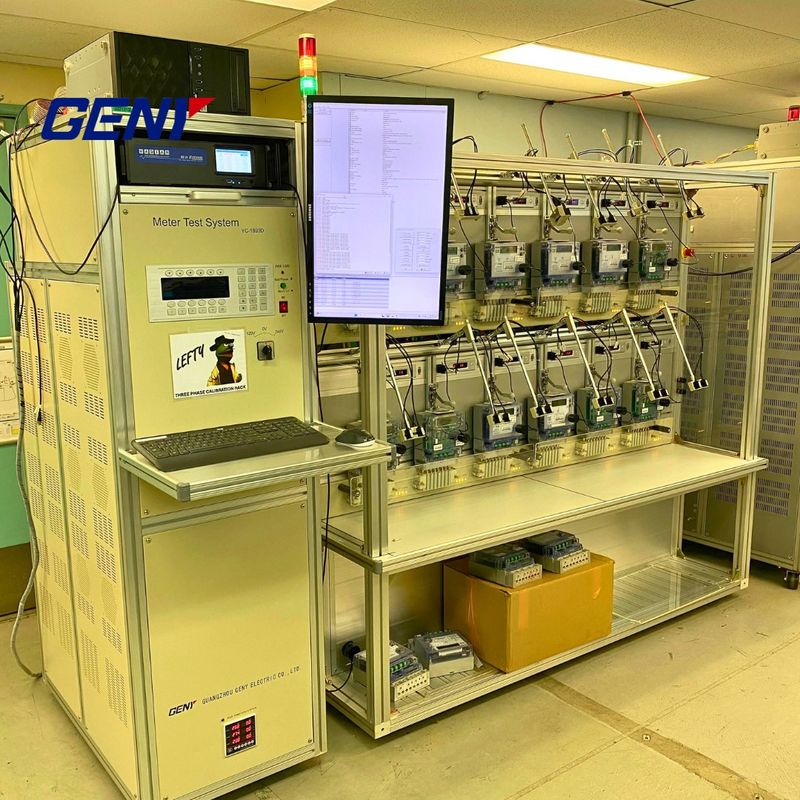

منصة معايرة العدادات ثلاثية الطور الشاملة GENY YC-1893D

المعلمات التقنية الرئيسية

الوصف

إمدادات الطاقة

3P4W 3×380V±10٪، 50Hz±2Hz

درجة الحرارة المحيطة

-10°C إلى +40°C

الرطوبة المحيطة

35% إلى 95%

نطاق الجهد الخارجي (من مرحلة إلى محايدة)

3 × 40 فولت إلى 450 فولت

طاقة الجهد الخارجي

3 × 1000VA (الحد الأقصى)

دقة الجهد

0.01%

استقرار الجهد

0.02%/120s

معدل تغيير الحمل

0.01%

تشويه الجهد

≤0.3%

نطاق تيار الخروج

3 × 1mA إلى 120A (حد أقصى 230A عند طلب العميل)

طاقة التيار الخارجي

3 × 2000VA (الحد الأقصى)

القرار الحالي

0.01%

الاستقرار الحالي

0.02%/120s

معدل تغيير الحمل

0.01%

تشويه التيار

≤0.3% (مدى الحمل الخطي الكامل)

التيار المستمر

100A

الحد الأقصى للتيار المستمر لمدة 20 دقيقة

120A

نطاق ضبط المرحلة

0° إلى 360°

حل المرحلة

0.01 درجة

نطاق ضبط التردد

45 هرتز إلى 65 هرتز

دقة التردد

0.01 هرتز

استقرار طاقة الخروج

0.02%/120s

YCS-103-250

YCS-103-600

YCS-103-1200

YCS-103-2500

الجهد

مصدر فولتاج الاختبار (محايد في المرحلة)

3 × ((24 فولت 288 فولت) أو مخصصة

قوة الجهد الخارجي

3 × 100VA

3×250VA

3 × 500VA

3 × 1000VA

القرار

أفضل من 0.01% من القيمة الكاملة للمقياس

تحديد الدقة

أفضل من 0.05% عند قيمة النطاق النهائي

الاستقرار

أفضل من 0.005%/ساعة (وقت الاندماج 150 ثانية)

تنظيم الحمل من 0-max. load

< 0.01%

عامل التشوه

< 0.3٪ للحمّل المقاومة الخطية

الهارمونيات

2 21 قابل للبرمجة الحرة

التيار الحالي

مصدر تيار الاختبار

3 × ((1mA 100A)

قوة التيار الخارجي

3 × 150VA

3 × 350VA

3×750VA

3×1500VA

القرار

أفضل من 0.01% من القيمة الكاملة للمقياس

تحديد الدقة

أفضل من 0.05% عند قيمة النطاق النهائي

الاستقرار

أفضل من 0.005%/ساعة (وقت الاندماج 150 ثانية)

تنظيم الحمل من 0-max. load

< 0.01%

عامل التشوه

< 0.3٪ للحمّل المقاومة الخطية

الهارمونيات

2 21 قابل للبرمجة الحرة

زاوية المرحلة

النطاق

0 -- 360 درجة

القرار

0.01 درجة

تحديد الدقة

0.1°

التكرار

النطاق

45 هرتز 65 هرتز

القرار

0.01 هرتز

إمدادات الجهد

3×220/380V ± 10% أو مخصصة

50/60 هرتز±2 هرتز

درجة حرارة البيئة

-10 درجة مئوية - +40 درجة مئوية

الرطوبة النسبية

35% - 85%
