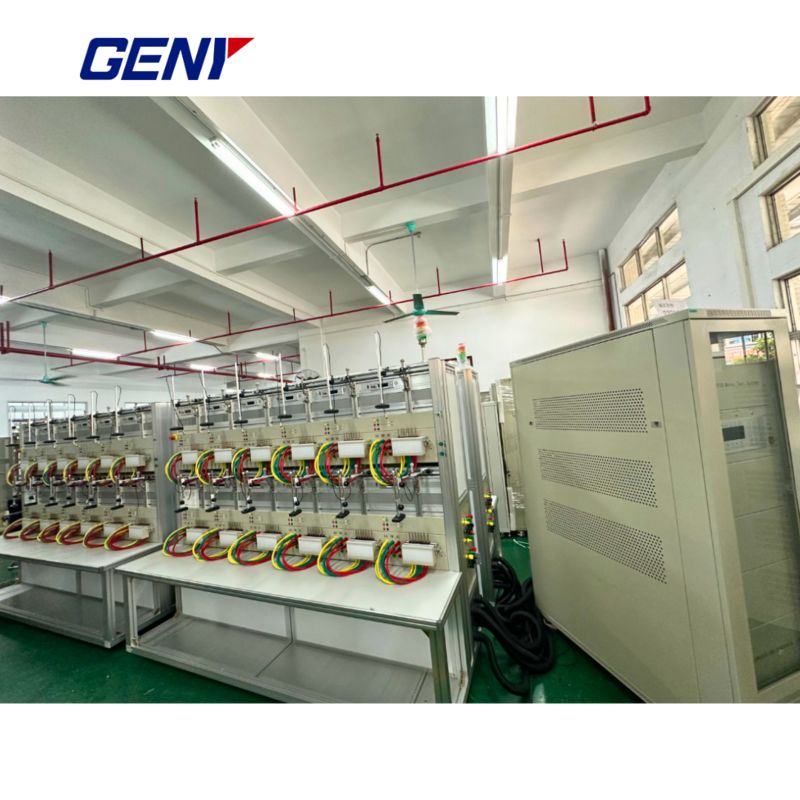

مقعد اختبار عدادات متعددة المحطات

YC1891D-6

YC1891D-12

YC1891D-24

YC1891D-48

عدد مواقع العدادات

6

12

24

48

الدقة

0.05

مصدر الطاقة

YCS-101-250

YCS-101-600

YCS-101-1200

YCS-101-2500

المتر القياسي

SZ01A-K3

MSVT

HJ200GL-6

HJ200GL-12

HJ200GL-24

HJ200GL-48

QCD

سلسلة D5

رأس المسح

سلسلة YCG-2

الجهد

جهد الخروج من الاختبار

24 فولت 288 فولت أو مخصصة

قوة الجهد الخارجي

100VA

250VA

500VA

1000VA

القرار

أفضل من 0.01% من القيمة الكاملة للمقياس

تحديد الدقة

أفضل من 0.05% عند قيمة النطاق النهائي

الاستقرار

أفضل من 0.005%/ساعة (وقت الاندماج 150 ثانية)

تنظيم الحمل من 0-max. load

أفضل من 0.01%

عامل التشوه

أفضل من 0.3 ٪ لحمل المقاومة الخطية

الهارمونيات

2 21 قابل للبرمجة الحرة

التيار الحالي

مصدر تيار الاختبار

1mA 100A أو مخصصة، ماكس.200A

1mA 100A

قوة التيار الخارجي

150VA

350VA

750VA

1500VA

القرار

أفضل من 0.01% من القيمة الكاملة للمقياس

تحديد الدقة

أفضل من 0.05% عند قيمة النطاق النهائي

الاستقرار

أفضل من 0.005%/ساعة (وقت الاندماج 150 ثانية)

تنظيم الحمل من 0-max. load

أفضل من 0.01%

عامل التشوه

أفضل من 0.3 ٪ لحمل المقاومة الخطية

الهارمونيات

2 21 قابل للبرمجة الحرة

زاوية المرحلة

النطاق

0 -- 360 درجة

القرار

0.01 درجة

تحديد الدقة

0.1°

التكرار

النطاق

45 هرتز 65 هرتز

القرار

0.01 هرتز

عرض الخطأ

نوع عرض الخطأ

مصباح LED أحمر

دقة إظهار الأخطاء

8 أرقام

إمدادات الجهد

220 فولت ± 10% أو مخصصة

50/60 هرتز±2 هرتز

3x220/380V ± 10% أو مخصصة

50/60 هرتز±2 هرتز

درجة حرارة البيئة

-10 درجة مئوية - +40 درجة مئوية

الرطوبة النسبية

35% - 85%

المواصفات التقنية

YC1893D-6

YC1893D-12

YC1893D-24

YC1893D-48

عدد مواقع العدادات

6

12

24

48

الدقة

0.05 / 0.02

مصدر الطاقة

YCS-103-250

YCS-103-600

YCS-103-1200

YCS-103-2500

المتر القياسي

SZ03A-K6 / SZ03A-K8

رأس المسح

سلسلة YCG-S

الجهد

مصدر فولتاج الاختبار ((محايد في المرحلة)

3x ((24V ~ 288V)) ((أو مخصصة)

قوة الجهد الخارجي

أقصى 3x100VA

أقصى 3x250VA

أقصى 3x500VA

أقصى 3x1000VA

القرار

أفضل من 0.01% من القيمة الكاملة للمقياس

تحديد الدقة

أفضل من 0.05% عند قيمة النطاق النهائي

الاستقرار

أفضل من 0.005٪ / ساعة (وقت الاندماج 150s)

تنظيم الحمل من 0 ~ الحد الأقصى للحمل

أفضل من 0.01%

عامل التشوه

أفضل من 0.3 ٪ لحمل المقاومة الخطية

هارمونية

2~21مبرمجة حرة

التيار الحالي

مصدر تيار الاختبار

3x ((1mA ~ 100A)

قوة التيار الخارجي

أقصى 3x150VA

أقصى 3x350VA

أقصى 3x750VA

أقصى 3x1500VA

القرار

أفضل من 0.01% من القيمة الكاملة للمقياس

تحديد الدقة

أفضل من 0.05% عند قيمة النطاق النهائي

الاستقرار

أفضل من 0.005٪ / ساعة (وقت الاندماج 150s)

تنظيم الحمل من 0 ~ الحد الأقصى للحمل

أفضل من 0.01%

عامل التشوه

أفضل من 0.3 ٪ لحمل المقاومة الخطية

هارمونية

2~21مبرمجة حرة

زاوية المرحلة

النطاق

0~3600

القرار

0.01⁰

تحديد الدقة

0.1⁰

التكرار

النطاق

45 هرتز ~ 65 هرتز

القرار

0.01 هرتز

عرض الخطأ

نوع عرض الخطأ

مصباح LED أحمر

دقة إظهار الأخطاء

8 أرقام

غيرها

إمدادات الجهد

3x220/380V ± 10% ((أو مخصصة)

50/60 هرتز ± 2 هرتز

درجة حرارة البيئة

-10°C~+40°C

الرطوبة النسبية

35% ~ 85%
