نظام اختبار عداد ذكي ثلاثي الطور YC1893D بـ 32 موضعًا وخرج تيار 160 أمبير ودقة من الفئة 0.02

نظام اختبار عداد ذكي ثلاثي الطور YC1893D بـ 32 موضعًا وخرج تيار 160 أمبير ودقة من الفئة 0.02

معلومات مفصلة

وصف المنتج

معلومات مفصلة

وصف المنتج

YC1893D نظام اختبار العداد الذكي ثلاثي المراحل

32 موقع 160A فئة 002

مصممة لتطبيقات المرافق والمختبرات وتصنيع العدادات الذكية

نظام اختبار العداد الذكي ثلاثي المراحل GENY YC1893D هو حل آلي عالي الدقة مصمم لاختبار ومعايرة عدادات الطاقة أحادية المراحل وثلاثة المراحل.دعم 32 موقف اختبار، والطاقة الصادرة الحالية تصل إلى 160A، ودقة الفئة 0.02، والنظام مثالي لشركات المرافق، ومصنعي العدادات، ومختبرات القياس، ومؤسسات فحص الجودة.

مع محولات التيار الحالي المعزولة المتكاملة (ICT) ، يمكن لـ YC1893D أيضًا اختبار مترات الرابط المغلق / الرابط IP ، مما يجعلها منصة موثوقة لتطبيقات المترات الذكية الحديثة.

لمحة عامة عن المنتج

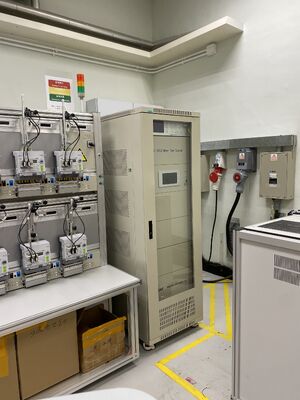

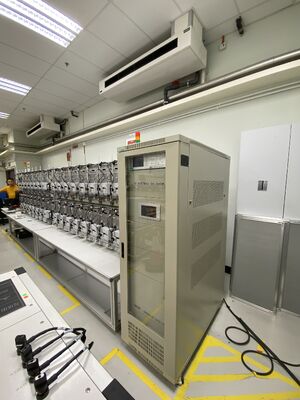

يجمع جهاز YC1893D بين مصدر طاقة ثابت ثلاثي المراحل، ومقياس قياسي مرجعي، ومرفق اختبار متعدد المواقع، ووحدات اتصالات العداد الذكي، ومسبارات بصرية، وأجهزة اتصال سريع QCD،وبرنامج التحكم في الكمبيوتر في منصة اختبار كاملة.

أنماط عمل النظام

التشغيل التلقائي
تشغيل شبه آلي
تشغيل يدوي

تطبيقات مناسبة

اختبار العداد الذكي
التحقق من الدقة
المعايرة
اختبار الوظائف
التفتيش الجماعي
تطبيقات العدادات المغلقة

الفوائد الرئيسية

الاختبار المتوازي في 32 موضع

اثنين من الرفوف مع 16 موقف كل واحد
اختبار دفعات عالية الكفاءة
مثالية لبيئات المرافق والإنتاج

التيار الخارجي حتى 160A

مناسبة لاختبار عداد التيار العالي
يدعم مجموعة واسعة من مواصفات العدادات
مصممة لمتطلبات الميدان والمختبر المتطلبة

الفئة 0.02 الدقة

عداد مرجعي قياسي عالي الدقة
إنتاج مستقر وأداء قابل للتكرار
مناسبة لتطبيقات المعايرة والتحقق

اختبار أجهزة العداد المغلقة بالاتصالات الإلكترونية

إشارات الحالية المعزولة وخالية من الإمكانات
يدعم IP-link / معدل مسار التيار المغلق
توسيع التوافق خارج مقاعد الاختبار التقليدية

الاتصالات الذكية جاهزة

دعم المسبار البصري
واجهات الاتصال RS232 / RS485
التوسع التسلسلي متعدد الموانئ للاتصالات المتوازية

قدرة الاختبار المتوافق مع IEC

مناسبة لاختبار العدادات وفقًا لما يلي:

IEC 62053-22
IEC 62053-21
IEC 62053-23
IEC 62053-11
IEC 60736

مكونات النظام الرئيسية

يتضمن نظام YC1893D:

مصدر طاقة ثابت ثلاثي المراحل
عداد المقاييس القياسي ثلاثي المراحل
رف اختبار العداد 32 موضعًا
نظام اختبار وظيفة العداد الذكي
أجهزة الاستشعار البصرية
رؤوس المسح
أجهزة الاتصال السريع (QCD)
محولات التيار العزلي (ICT)
برامج الكمبيوتر والتحكم
وحدات الاتصال المتسلسلة

وظائف الاختبار

يمكن للنظام إجراء الاختبارات التالية تلقائيًا:

اختبار الخطأ الأساسي
اختبار الدقة في جميع الرباعيات الأربعة
اختبار التكرار
اختبار الزحف (اختبار بدون حمل)
اختبار تشغيل التيار
اختبار السجل

اختبار كمية التأثير
تغيرات الجهد
عدم توازن الجهد
تغير التردد
تشويه هارموني
تسلسل المرحلة العكسية

اختبار الطاقة الأمامية والخلفية
الاختبار دون التوافق
الاختبار الهارموني الغريب
اختبار متزامن لثوابت مختلفة في العداد
معايير مرجعية أقل دقة

المواصفات التقنية

معايير مصدر الطاقة

المعلم	المواصفات
الجهد
مصدر فولتاج الاختبار (محايد في المرحلة)	3*(5 ~ 456 فولت)
قوة الجهد الخارجي	3*1000VA/220V
القرار	أفضل من 0.01% من القيمة الكاملة للمقياس
تحديد الدقة	أفضل من 0.05% عند قيمة النطاق النهائي
الاستقرار	أفضل من 0.005%/ساعة (وقت الاندماج 150 ثانية)
تنظيم الحمل من 0-max. load	< 0.01%
عامل التشوه	< 0.3٪ للحمّل المقاومة الخطية
الهارمونيات	2 ~ 51 البرمجة الحرة
التيار الحالي
مصدر تيار الاختبار	3* (1 mA ~ 10 mA / 10mA ~ 160 A)
قوة التيار الخارجي	3*2600VA/160A
زاوية المرحلة
نطاق زاوية المرحلة	0 ~ 360 درجة
دقة زاوية المرحلة	0.01 درجة
دقة ضبط زاوية المرحلة	0.1°
التكرار
نطاق التردد	45 هرتز ~ 65 هرتز
دقة التردد	0.01 هرتز

مقياس قياسي مرجعي

النظام متوافق مع:

جنيه SZ-03A-K8F
زيرا EPZ-303

الخصائص الرئيسية

نطاق الجهد: 5 فولت إلى 480 فولت
نطاق التيار: 10mA إلى 160A
خطأ التوتر والتيار والطاقة والطاقة: ≤ ± 0.02٪
يدعم أوضاع الأسلاك المتعددة
يدعم التحليل الهارموني
يدعم عرض شكل الموجة
يدعم التحقق من مقاعد الاختبار

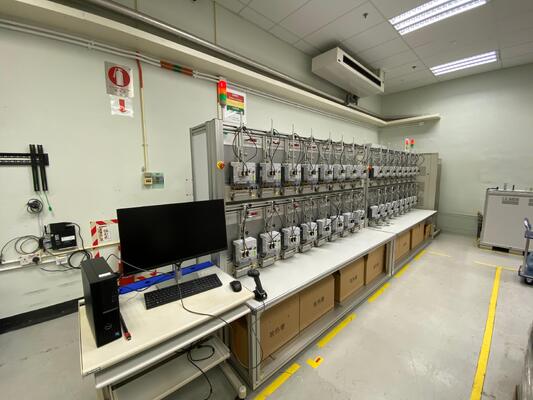

تصميم رف الاختبار

خصائص الرف

بناء سبائك الألومنيوم
خفيفة الوزن وقوية ومقاومة للتآكل
16 موقعاً لكل رف، 32 موقعاً في المجموع
من طراز "سيليكس"

أبعاد الرف الواحد

2426mm (W) * 900mm (D) * 1865mm (H)

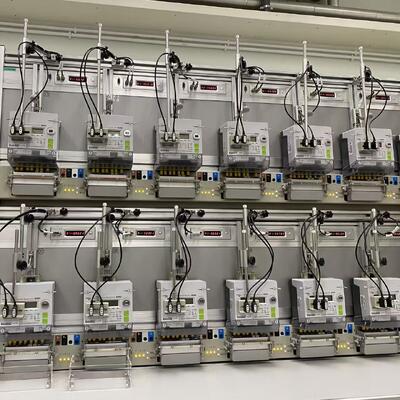

يتضمن كل موقف للمتر تحت الاختبار (MUT)

جهاز الاتصال السريع QCD
رأس المسح
المسبار البصري
إظهار وإدخال LED الخطأ
مصدر اتصالات MUT

جهاز QCD للاتصال السريع

تم تصميم جهاز QCD لاختبار مرن لكل من أجهزة قياس الفاز الواحد والثلاثة.

الخصائص

دبوس التيار المحمّل بالربيع لتقليل الإجهاد النهائي
الحد الأدنى لـ 11 ملم
حركة خط الدبوس القابلة للتعديل
دبوس التيار المناسبة للعمل الطويل 160A
من السهل إزالة دبوس الطرف
يدعم العدادات التي يتم تشغيلها بواسطة LT-CT
قابلة للتكيف مع هياكل محطة خاصة مثل محطات Landis+Gyr ذات الشكل Z

الاتصالات مع العدادات الذكية

المسبار البصري

تتوافق مع IEC 62056-21
يدعم ANSI C1218
الواجهة البصرية تحت الحمراء
رابط DB9 متكامل RS232
الحد الأقصى لمعدل البود: 38400bps
إغلاق مغناطيسي
طول الكابل: 1.5m

توسيع الاتصالات المتسلسلة

يستخدم النظام الاتصالات المتسلسلة متعددة الموانئ لدعم الاتصالات المتوازية مع ما يصل إلى 32 متر تحت الاختبار.مما يجعله مناسبًا لاختبار وظيفة العدادات الذكية واستحواذ البيانات في بيئات تشغيل الدفعات.

التطبيقات

شركات المرافق

مصنعي العدادات

مختبرات القياس

إدارات مراقبة الجودة

مختبرات المعايرة

البحث والتطوير في مجال العدادات الذكية واختبار الإنتاج

لماذا تختار جيني

متخصص في معدات اختبار العدادات وأنظمة المعايرة
خبرة واسعة في تطبيقات اختبار عدادات الفاز الواحد والثلاثي
حلول متوافقة عالية الدقة والتيار العالي والقياس الذكي
يدعم كل من تصميم النظام القياسي والخصيص
خبرة مشروع مثبتة في الأسواق العامة والخارجية
الدعم الفني المهني وخدمة الهندسة
