| الاسم التجاري: | GENY |

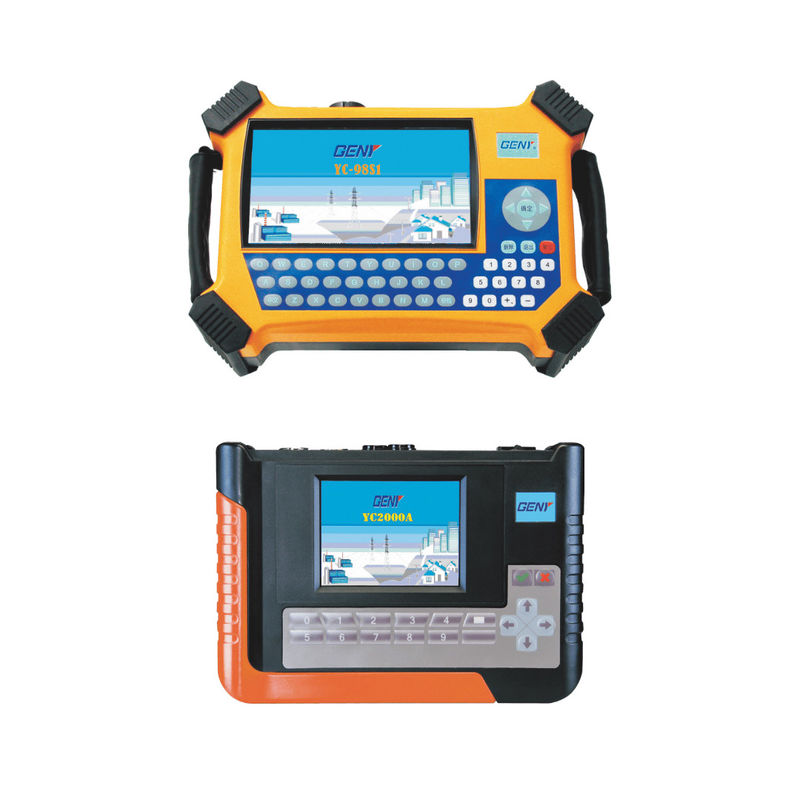

| رقم الطراز: | YC98S1 |
| شروط الدفع: | L/C، T/T، D/P |
| القدرة على التوريد: | 300/سنة |
يمكنه اختبار متر أو مترين في نفس الوقت
تسلسل الاختبار التلقائي باستخدام رأس المسح للقياس الإلكتروني والكهروميكانيكي
يمكن حساب متزامن جميع البيانات وعرض على واجهة تشمل الموجة الكاملة
يمكن اختبار دقة الطاقة النشطة والفاعلة لمقياس الموجة الكاملة
يمكن أن تختبر في وقت واحد اثنين من النبضات القناة التي ثابت النبض
تحديد الأسلاك متاح عندما لا يكون هناك حمولة.
وظيفة تراكم الطاقة الكهربائية يمكن أن تقيس عداد الطاقة الكهربائية عندما لا يكون لديه خيار النبض.
وظيفة الاختبار بالدائل
عرض مخطط متجه
يمكنه تحديد الأسلاك الخاطئة (48 نوع من الاتصالات)
الجهاز يمكن محاكاة المشهد من مجموعة متنوعة من الأسلاك والحصول على نتيجة مطابقة الأسلاك والمعلمات المعدلة في المكتب دون الوصول إلى حالة الإشارة الجهد أو الحالية
الوظائف الهارمونية
| فولتاج الاختبار (الموجة الكاملة والموجة الأساسية) | |
| النطاق | 0 ~ 500 فولت |
| خطأ | ± 0.05% (0.1%) |
| هارمونية | 2 ~ 51 |
| تيار الاختبار (الموجة الكاملة والموجة الأساسية) | |
| النطاق (الاتصال المباشر) | 0.025A ~ 12A (Ie=5A) |
| النطاق (100AClamp CT) |
0.5 ~ 120A (Ie = 100A ، نطاق الاستخدام = 0.01Ie ~ 2.4Ie) (اختياري: Ie=5A، 500A، 1000A) |
| خطأ (الاتصال المباشر) | ± 0.05% (0.1%) |
| الخطأ (100AClamp CT) | ±0.2% ((5A,100A) ±0.5% (غيرها) |
| هارمونية | 2 ~ 51 |
| التيار البدائي | 0.05%I |
| خطأ قياس الطاقة (الموجة الكاملة والموجة الأساسية) | |
| الطاقة النشطة (الاتصال المباشر) | ± 0.05% |
| الطاقة النشطة (100A ClampCT) | ±0.2% ((5A,100A) ±0.5% (غيرها) |
| الطاقة الفعالة (الارتباط المباشر) | ± 0.1% |
| الطاقة التفاعلية (100A ClampCT) | ±0.5٪ ((5A,100A) ±1.0٪ (غيرها) |
| خطأ قياس الطاقة (الموجة الكاملة والموجة الأساسية) | |||
| الطاقة النشطة (الاتصال المباشر) | ±0.05% (±0.1%) | ||
| الطاقة النشطة (100A ClampCT) | ±0.2% ((5A,100A) ±0.5% (غيرها) | ||
| الطاقة التفاعلية (الاتصال المباشر) | ± 0.1% | ||
| الطاقة التفاعلية (100A ClampCT) | ±0.5٪ ((5A,100A) ±1.0٪ (غيرها) | ||
| الخطأ (الموجة الهارمونية) | |||
| اتصال مباشر | kWh،U،I،P،Q،S | ± 0.2% من H (H=1+0.01k، k=2~51) | |
|
عقدة CT 5A/100A |
kWh،U،I،P،Q،S | ± 0.5٪ من H (H = 1 + 0.01k ، k = 2 ~ 51) | |
| التيار الخارجي للدورة للتعديل الذاتي لـ 5A CCT | 0.05A0.1أ،0.25A0.5A، 1A2.5A،5A | ||
|
خطأ معايرة الذاتية لـ 5ACCT (خطأ خطي وفازي) |
± 0.1% | ||
| مشبك CT 500A/1000A | kWh،U،I،P،Q،S | ± 1.0 ٪ H (H = 1 + 0.01k ، k = 2 ~ 51) | |
| الخطأ - آخرون | |||
| قياس النسبة | ± 0.5% | ||
| تأثير الجهد | < ± 0.01% | ||
| تأثير التردد | < ± 0.01% | ||
| تأثير الحرارة | < ± 0.01%/°C | ||
| تأثير دقة 24 ساعة | < ± 0.01% | ||
| التأثير المتناغم | < ± 0.01% | ||
| زاوية المرحلة | |||
| النطاق | - 180°~ 180° | ||
| خطأ | < ± 0.1 درجة | ||
| التكرار | |||
| النطاق | 45 ~ 65 هرتز | ||
| خطأ | ± 0.01 هرتز | ||
| إنتاج النبض | |||
| التردد العالي الداخلي (CH) | اتصال مباشر | 1.8x109 P/kWh | |
| عقدة CT | 1.8x109 * ((5/Ie) P/kWh | ||
| خروج منخفض التردد | اتصال مباشر |
3600P، 36000P، 360000P/kWh ((kvarh، kVAh) |
|
| عقدة CT |
3600P، 36000P، 360000P * ((5/Ie) P/kWh ((kvarh، kVAh) |
||
| نسبة النبض | 1:1 | ||
| مستوى الإنتاج | +5 فولت (يمكن تعديلها حسب الطلب) | ||
| مدخل النبض | |||
| قناة الإدخال | 2 | ||
| مستوى المدخلات | 5 ~ 10 فولت | ||
| تردد دخول النبض الأقصى | 10 كيلو هرتز | ||
| العرض | |||
| القرار | شاشة لمسة 7TFT | ||
| النظام | ويندوز CE | ||
| غيرها | |||
| وضع إمدادات الجهد | الطاقة الخارجية، الدائرة التي تم اختبارها، البطارية | ||
| إمدادات الطاقة للعمل | التيار المتردد 55 ~ 600 فولت | ||
| مقاومة الجهد | 4.0kV (محطات الجهد ¤t، إمدادات الطاقة ومحطات الجهد المنخفض) | ||
| EFT ((الكهربائية سريعة الانتقالية) | 2.0kV | ||
| مستوى IP | IP51 | ||
| الموجة | 2.0kV (الوضع المشترك) ، 2.0kV (الوضع المختلف) | ||
| القوة على وقت الاستقرار | < 3 دقائق | ||
| بطارية قابلة للشحن | 11.1 فولت 3000mAh | ||
| استهلاك الطاقة | <9W | ||
| درجة حرارة العملية | درجة الحرارة -20°C ~ +55°C، الرطوبة 40% ~ 95% | ||
| درجة حرارة التخزين | درجة الحرارة -40°C ~ +80°C، الرطوبة 40% ~ 95% | ||
| الأبعاد (ملم) (W × H × D) | الرئيسي | 245 × 150 × 50 | |
| حقيبة حمل | 425×336×196 | ||
| الوزن (كيلوغرام) | الرئيسي | 2 | |
| مجموعة كاملة | 10 | ||
