| الاسم التجاري: | GENY |
| رقم الطراز: | YC98G |
| شروط الدفع: | L/C، T/T، D/P |
| القدرة على التوريد: | 5 قطعة / شهر |

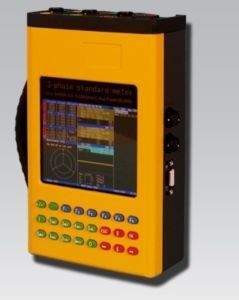

يعد YC98G عدادًا قياسيًا قابلًا للعمل محمولًا مع تصميم موجه للإنسان للتحقق من عداد ثلاث مراحل نشط / تفاعلي (سلاسل 3 أو 4) وعداد مرحلة واحدة ، الذي يمتد درجة الدقة من 0.1 إلى 0.05مناسبة للاختبارات الميدانية
| إم | نطاق القياس | القرار الفعال | الدقة (%) | غيرها |
| الجهد | 5 - 450 فولت | 0.001 فولت | 0.05% | 2 نطاقات ((1:4) |
| CT الحالية | 0.05 - 20 A | 0.0002 أ | 0.05% | 3 نطاقات ((1:10) |
| عقدة CT | 0.01 - 100 A | 0.001 أ | 0.15% | 3 نطاقات ((1:10) |
| التردد | 45-65 هرتز | 0.001 هرتز | 0.01 هرتز | |
| الطاقة النشطة | 0~±Umax X Imax | 0.0001 واط | 0.10٪ | |
| 0~±Umax X Imax | 0.0001 واط | 0.20% | مع مشبك التصوير المقطعي | |
| الطاقة التفاعلية | 0~±Umax X Imax | 0.0001 Var | 0.20% | |
| 0~±Umax X Imax | 0.0001 Var | 0.30% | مع مشبك CT | |
| القوة الظاهرة | 0~±Umax X Imax | 0.0001 VA | 0.20% | |
| الطاقة النشطة | 0.10٪ | |||
| 0.20% | مع مشبك CT | |||
| الطاقة التفاعلية | 0.20% | |||
| 0.30% | مع مشبك CT | |||
| ثابت الطاقة | 180000imp/kWh / 1800imp/kWh / 18imp/kWh* | |||
| عامل الطاقة | 0 ~ ± 0.9999 | 0.0001 | ± 0.01 | |
| زاوية المرحلة | 0 ~ 359. 999 | 0.001 o | ±0.01 o | |
| بيئة العمل | -10 ~ + 55 درجة مئوية، 15 ~ 85٪ RHD، الارتفاع: - 10 ~ 3500 م | |||
| تأثير الحرارة | ≤25ppm/oC ((U/I، ≤15ppm/oC ((الأخرى) | |||
| تأثير التردد | ≤25ppm / Hz | |||
| واجهة النبض | مدخل (قنوات 2 ، PLi1 ، PLi2) | |||
| مستوى منخفض≤2 فولت، مستوى مرتفع≥5 فولت | ||||
| الخروج (قنوات 2 ، الطاقة النشطة PLo-1 ، الطاقة التفاعلية PLo-3) | ||||
| مستوى منخفض≤0.5V، مستوى مرتفع≥11.5V | ||||
| واجهة الاتصال | الإرسال المتسلسل غير المتزامن: RS232، 9600bps، 1N8. | |||
| إمدادات الطاقة1 | الطاقة من U1 ، Un اختبار محطات الطرف: 85 ~ 450V / ¥ 35VA | من الدائرة التي تم اختبارها | ||
| إمدادات الطاقة 2 | الطاقة من علبة التيار المتردد: 85 ~ 450V / 35VA | |||
| إمدادات الطاقة3 | نوع البطارية: البطارية من البوليمر Li، الحجم: 110mmX51mmX16mm، | بطارية لي داخلية | ||
| الجهد الإخراج الاسمي: 7.2 فولت، السعة: 5000mAh | ||||
| البعد | أداة: 245mm X 162mm X 60mm | |||
| الحافظة: 559mm × 351mm × 229mm | ||||
| الوزن | وزن الجهاز الرئيسي: 1.7kg | |||
| الوزن الإجمالي: 11.5 كجم | ||||
| المواصفات الخاصة بـ YC98G - 0.05% | ||||
| البند | نطاق القياس | القرار الفعال | الدقة (%) | غيرها |
| الجهد | 5 - 450 فولت | 0.001 فولت | 0.02٪ | 2 نطاقات ((1:4) |
| CT الحالية | 0.05 - 20 A | 0.0002 أ | 0.02٪ | 3 نطاقات ((1:10) |
| عقدة CT | 0.01 - 100 A | 0.001 أ | 0.15% | 3 نطاقات ((1:10) |
| التردد | 45-65 هرتز | 0.001 هرتز | 0.01 هرتز | |
| الطاقة النشطة | 0~±Umax X Imax | 0.0001 واط | 0.05% | |
| 0~±Umax X Imax | 0.0001 واط | 0.20% | مع مشبك التصوير المقطعي | |
| الطاقة التفاعلية | 0~±Umax X Imax | 0.0001 Var | 0.10٪ | |
| 0~±Umax X Imax | 0.0001 Var | 0.30% | مع مشبك CT | |
| القوة الظاهرة | 0~±Umax X Imax | 0.0001 VA | 0.10٪ | |
| الطاقة النشطة | 0.05% | |||
| 0.20% | مع مشبك CT | |||
| الطاقة التفاعلية | 0.10٪ | |||
| 0.30% | مع مشبك CT | |||
| ثابت الطاقة | 180000imp/kWh / 1800imp/kWh / 18imp/kWh* | |||
| عامل الطاقة | 0 ~ ± 0.9999 | 0.0001 | ± 0.005% | |
| زاوية المرحلة | 0 ~ 359. 999 | 0.001 o | ±0.005 o | |
| بيئة العمل | -10 ~ + 55 درجة مئوية، 15 ~ 85٪ RHD، الارتفاع: - 10 ~ 3500 م | |||
| تأثير الحرارة | ≤ 10 ppm/oC ((U/I، ≤ 15 ppm /oC ((الأخرى) | |||
| تأثير التردد | ≤20 ppm / Hz | |||
| واجهة النبض | مدخل (قنوات 2 ، PLi1 ، PLi2) | |||
| مستوى منخفض≤2 فولت، مستوى مرتفع≥5 فولت | ||||
| الخروج (قنوات 2 ، الطاقة النشطة PLo-1 ، الطاقة التفاعلية PLo-3) | ||||
| مستوى منخفض≤0.5V، مستوى مرتفع≥11.5V | ||||
| واجهة الاتصال | الإرسال المتسلسل غير المتزامن: RS232، 9600bps، 1N8. | |||
| إمدادات الطاقة1 | الطاقة من U1 ، Un اختبار محطات الطرف: 85 ~ 450V / ¥ 35VA | من الدائرة التي تم اختبارها | ||
| إمدادات الطاقة 2 | الطاقة من علبة التيار المتردد: 85 ~ 450V / 35VA | |||
| إمدادات الطاقة3 | نوع البطارية: البطارية من البوليمر Li، الحجم: 110mmX51mmX16mm، | بطارية لي داخلية | ||
| الجهد الإخراج الاسمي: 7.2 فولت، السعة: 5000mAh | ||||
| البعد | أداة: 245mm X 162mm X 60mm | |||
| الحافظة: 559mm × 351mm × 229mm | ||||
| الوزن | وزن الجهاز الرئيسي: 1.7kg | |||
| الوزن الإجمالي: 11.5 كجم | ||||
| البند | نطاق القياس | القرار الفعال | الدقة (%) | غيرها |
| الجهد | 5 - 450 فولت | 0.001 فولت | 0.02٪ | 2 نطاقات ((1:4) |
| CT الحالية | 0.05 - 20 A | 0.0002 أ | 0.02٪ | 3 نطاقات ((1:10) |
| عقدة CT | 0.01 - 100 A | 0.001 أ | 0.15% | 3 نطاقات ((1:10) |
| التردد | 45-65 هرتز | 0.001 هرتز | 0.01 هرتز | |
| الطاقة النشطة | 0~±Umax X Imax | 0.0001 واط | 0.05% | |
| 0~±Umax X Imax | 0.0001 واط | 0.20% | مع مشبك التصوير المقطعي | |
| الطاقة التفاعلية | 0~±Umax X Imax | 0.0001 Var | 0.10٪ | |
| 0~±Umax X Imax | 0.0001 Var | 0.30% | مع مشبك CT | |
| القوة الظاهرة | 0~±Umax X Imax | 0.0001 VA | 0.10٪ | |
| الطاقة النشطة | 0.05% | |||
| 0.20% | مع مشبك CT | |||
| الطاقة التفاعلية | 0.10٪ | |||
| 0.30% | مع مشبك CT | |||
| ثابت الطاقة | 180000imp/kWh / 1800imp/kWh / 18imp/kWh* | |||
| عامل الطاقة | 0 ~ ± 0.9999 | 0.0001 | ± 0.005% | |
| زاوية المرحلة | 0 ~ 359. 999 | 0.001 o | ±0.005 o | |
| بيئة العمل | -10 ~ + 55 درجة مئوية، 15 ~ 85٪ RHD، الارتفاع: - 10 ~ 3500 م | |||
| تأثير الحرارة | ≤ 10 ppm/oC ((U/I، ≤ 15 ppm /oC ((الأخرى) | |||
| تأثير التردد | ≤20 ppm / Hz | |||
| واجهة النبض | مدخل (قنوات 2 ، PLi1 ، PLi2) | |||
| مستوى منخفض≤2 فولت، مستوى مرتفع≥5 فولت | ||||
| الخروج (قنوات 2 ، الطاقة النشطة PLo-1 ، الطاقة التفاعلية PLo-3) | ||||
| مستوى منخفض≤0.5V، مستوى مرتفع≥11.5V | ||||
| واجهة الاتصال | الإرسال المتسلسل غير المتزامن: RS232، 9600bps، 1N8. | |||
| إمدادات الطاقة1 | الطاقة من U1 ، Un اختبار محطات الطرف: 85 ~ 450V / ¥ 35VA | من الدائرة التي تم اختبارها | ||
| إمدادات الطاقة 2 | الطاقة من علبة التيار المتردد: 85 ~ 450V / 35VA | |||
| إمدادات الطاقة3 | نوع البطارية: البطارية من البوليمر Li، الحجم: 110mmX51mmX16mm، | بطارية لي داخلية | ||
| الجهد الإخراج الاسمي: 7.2 فولت، السعة: 5000mAh | ||||
| البعد | أداة: 245mm X 162mm X 60mm | |||
| الحافظة: 559mm × 351mm × 229mm | ||||
| الوزن | وزن الجهاز الرئيسي: 1.7kg | |||
| الوزن الإجمالي: 11.5 كجم | ||||
