| الاسم التجاري: | GENY |
| رقم الطراز: | YC89S1 |
| شروط الدفع: | L/C، T/T، D/P |
| القدرة على التوريد: | 300/سنة |
| شروط ومتطلبات الطلب | ||||
| البيئة | السلامة | |||
| درجة حرارة العملية | الرطوبة النسبية | الارتفاع | فئة IP | الامتثال |
| -25 درجة مئوية - +45 درجة مئوية | 40% - 95% | <2500 متر | IP30 | الامتثال لـ CE |

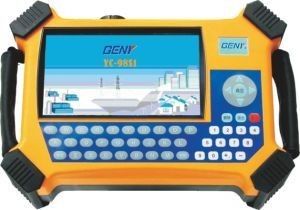

| النوع | YC-98S1 | |||
| فولتاج الاختبار | ||||
| النطاق | 30V-480V | |||
| خطأ | ± 0.05% | |||
| هارمونية | القسم 2-51 | |||
| تيار الاختبار | ||||
| النطاق ((الارتباط المباشر) | 0.05-10A | |||
| النطاق ((المقبض CT) | 100A | |||
| 5A,500A,1000A,2000A | ||||
| (خيار) | ||||
| خطأ ((الاتصال المباشر) | ± 0.05% | |||
| خطأ ((المشبك CT) | ± 0.2% ((5A,100A) | |||
| ± 0.5% ((غيرها) | ||||
| هارمونية | القسم 2-51 | |||
| خطأ قياس الطاقة | ||||
| الطاقة النشطة ((الاتصال المباشر) | ± 0.05% | |||
| الطاقة النشطة ((المقبض CT) | ±0.2% ((5A,100A) ±0.5% ((غيرها) | |||
| الطاقة التفاعلية ((مباشرة) | ± 0.1% | |||
| الطاقة التفاعلية ((المقبض CT) | ± 0.2% ((5A,100A) | |||
| ± 0.5% ((غيرها) | ||||
| خطأ قياس الطاقة | ||||
| الطاقة النشطة ((مباشرة) | ± 0.05% | |||
| الطاقة النشطة ((المشبك CT) | ± 0.2% ((5A,100A) | |||
| ± 0.5% ((غيرها) | ||||
| الطاقة التفاعلية ((مباشرة) | ± 0.1% | |||
| الطاقة التفاعلية ((المقبض CT) | ± 0.2% ((5A,100A) | |||
| ± 0.5% ((غيرها) | ||||
| زاوية المرحلة | ||||
| النطاق | 0°-360° | |||
| خطأ | ±0.05 درجة | |||
| التكرار | ||||
| النطاق | 45 هرتز إلى 65 هرتز | |||
| إنتاج النبض | ||||
| إنتاج التردد العالي ((CH) | ... | |||
| التردد المنخفض | 3600imp/kWh | |||
| نسبة النبض نسبة النبض | 1:01 | |||
| مستوى الإنتاج | 5 فولت | |||
| مدخل النبض | ||||
| قناة الدخول | 2 | |||
| مستوى المدخلات | 5 إلى 10 فولت | |||
| تردد الإدخال | ماكس.100 هرتز | |||
| العرض | ||||
| القرار | لون 7 "TFT | |||
| الوظيفة | ||||
| مخطط متجه | √ | |||
| شكل الموجة | √ | |||
| تراكم الطاقة | √ | |||
| اختبار نسبة CT | √ | |||
| إدخال المعلمات المحلية | √ | |||
| محاكاة الأسلاك | √ | |||
| معايرة ذاتية | √ | |||
| التحقق من المسجل | √ | |||
| تخزين البيانات | √ | |||
| تخزين البيانات | 5000 | |||
| التوسع الخارجي | √ | |||
| طباعة الشاشة | √ | |||
| ميناء الاتصال | USB/RS232 | |||
| التواصل مع | √ | |||
| رفع البيانات | √ | |||
| طابعة صغيرة خارجية | √ | |||
| لوحة مفاتيح خارجية | √ | |||
| غيرها | ||||
| طريقة إمدادات الجهد | الطاقة الخارجية | |||
| قوة التجربة | ||||
| إمدادات الجهد | 55-480 فولت،50/60 هرتز | |||
| الأبعاد ((WxHxD) | 245x168x67 | |||
| الوزن ((كجم) | 1.5 كجم | |||
يمكنه اختبار متر أو مترين في نفس الوقت
تسلسل الاختبار التلقائي باستخدام رأس المسح للقياس الإلكتروني والكهروميكانيكي
يمكن حساب متزامن جميع البيانات وعرض على واجهة تشمل الموجة الكاملة
يمكن اختبار دقة الطاقة النشطة والفاعلة لمقياس الموجة الكاملة
يمكن أن تختبر في وقت واحد اثنين من النبضات القناة التي ثابت النبض
تحديد الأسلاك متاح عندما لا يكون هناك حمولة.
وظيفة تراكم الطاقة الكهربائية يمكن أن تقيس عداد الطاقة الكهربائية عندما لا يكون لديه خيار النبض.
وظيفة الاختبار بالدائل
عرض مخطط متجه
يمكنه تحديد الأسلاك الخاطئة (48 نوع من الاتصالات)
الجهاز يمكن محاكاة المشهد من مجموعة متنوعة من الأسلاك والحصول على نتيجة مطابقة الأسلاك والمعلمات المعدلة في المكتب دون الوصول إلى حالة الإشارة الجهد أو الحالية
الوظائف الهارمونية
