| الاسم التجاري: | GENY |
| رقم الطراز: | YC98S1 |
| شروط الدفع: | L/C، T/T، D/P |
| القدرة على التوريد: | 300/سنة |
1قياس الخطأ في الموقع لمعدات الكهرباء 1P2W، 1P3W، 3P3W، 3P4W
2درجة دقة عالية 0.05 في الوضع المباشر
3يمكن أن تختبر في وقت واحد اثنين من النبضات القناة التي يمكن أن تكون ثابت النبض، وأوضاع ونبض الكميات مختلفة
4القياس المباشر حتى 12A/480V
5قياس التيار مع مشابك التيار المتردد من 5A إلى 2000A
6. الهارمونيات تصل إلى الـ 51
7. قياس عبء CT&PT
7- التحقق من اتصالات أسلاك العدادات
8.7 بوصة شاشة TFT الملونة
9إمدادات الطاقة من خلال الطاقة الخارجية أو محرك الاختبار أو البطارية ((اختياري)
| البيئة | السلامة | ||||
| درجة حرارة العملية | الرطوبة النسبية | الارتفاع | فئة IP | الامتثال | |
| -25 درجة مئوية -45 درجة مئوية | 40% - 95% | <2500 متر | 51 | IEC | |

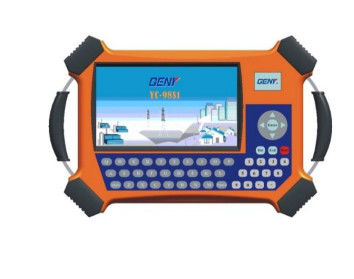

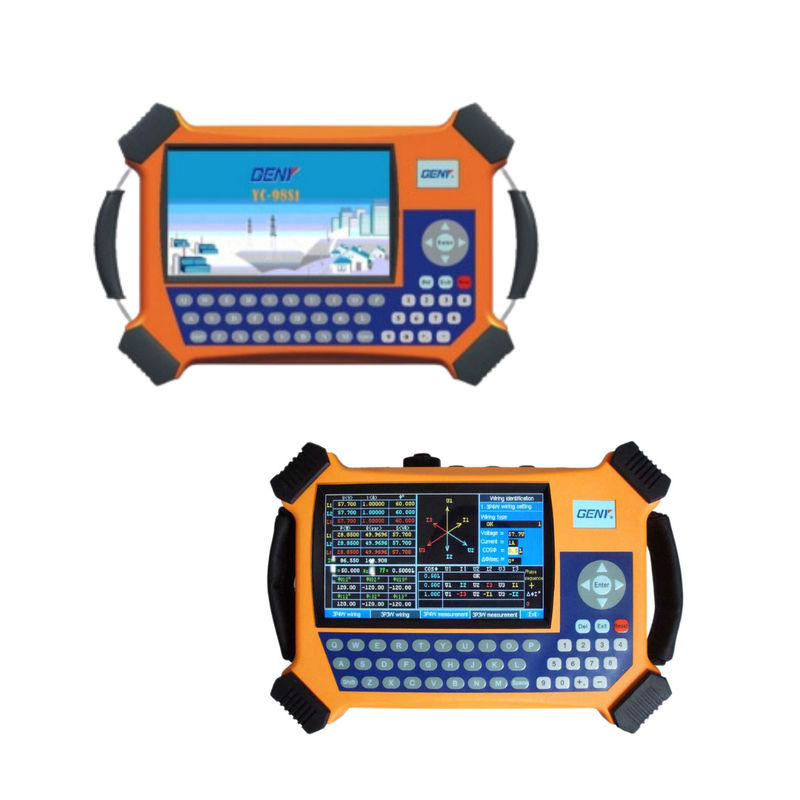

| النموذج | YC-98S1 YC-98S1H |
||||
| فولتاج الاختبار | |||||
| النطاق | 30~480 فولت | ||||
| خطأ | ± 0.05% | ||||
| الهارمونيات | القسم 2-51 | ||||
| تيار الاختبار | |||||
| النطاق ((الوضع المباشر) | 0.025~12A | ||||
| خطأ ((الوضع المباشر) | ± 0.05% | ||||
| النطاق ((100A التشغيل CT) | 0.5-120A | ||||
| الخطأ ((100A التشغيل CT) | ± 0.2% | ||||
| الهارمونيات | المرتبة 2 ~ 51 | ||||
| خطأ مقياس الطاقة | |||||
| النشطة ((الوضع المباشر) | ± 0.05% | ||||
| النشطة ((100A CT المضغوطة) | ± 0.2% | ||||
| النمط المباشر | ± 0.1% | ||||
| التفاعلية ((100A CT المضغوطة) | ± 0.5% | ||||
| أخطاء أخرى | |||||
| قياس النسبة | ± 0.5% | ||||
| تأثير الجهد | < ± 0.01% | ||||
| تأثير التردد | < ± 0.01% | ||||
| تأثير الحرارة | < ± 0.01%/C | ||||
| تأثير دقة 24 ساعة | < ± 0.01% | ||||
| التأثير المتناغم | < ± 0.01% | ||||
| زاوية المرحلة | |||||
| النطاق | -180°-180° | ||||
| خطأ | < ± 0.1 درجة | ||||
| التكرار | |||||
| النطاق | 45 إلى 65 هرتز | ||||
| خطأ | ± 0.01 هرتز | ||||
| إنتاج النبضات | |||||
| التردد العالي ((الوضع المباشر) | 1.8x10°P/kWh | ||||
| التردد المنخفض ((الوضع المباشر) | 360000P/kWh ((kvarh،kV. | ||||
| نسبة النبض | 1:01 | ||||
| مستوى الإنتاج | 5 فولت | ||||
| مدخل النبض | |||||
| قناة الإدخال | 2 | ||||
| مستوى المدخلات | 5 إلى 10 فولت | ||||
| تردد الإدخال | ماكس 10 كيلو هرتز | ||||
| غيرها | |||||
| إمدادات الطاقة | الطاقة الخارجية، وجهد الاختبار أو | ||||
| العرض | شاشة لمسة 7'TFT | ||||
| البعد ((ملم) | 245x150x50 | ||||
| الوزن ((كغ) | 2 | ||||
